MU-M4Sol-Base 9G HDBaseT tester

MU-M4Sol-Base 9G HDBaseT tester

Modulárny certifikačný 9G HDBaseTv1.0 tester pre meranie, certifikáciu a analýzu HDBaseT linky, HDMIv1.4 Pattern Generátor, HDMI EDIDv1.3 data analyzer... V základe 9G HDBaseTv1.0 tester je, sada Tx a Rx modulov s podporou 9G HDBaseTv1.0 (Class A, Chipset VS100 Tx/Rx) s PoH adaptérom pre meranie, certifikáciu analýzu kabeláže Cat.XY... s podporou PoH (PoE) napájania... Plne podporuje HDMIv1.4 (obmedzene podporuje novšie verzie HDMIv2.0 a HDMIv2.1), šírkou pásma TMDS Clock 340MHz a dátovým tokom 10,2Gbps, plne podporuje HDCP2.2 a staršie..., na Tx konci HDMIv1.4 vstup pre externý 9G_HDMI zdroj... na Rx konci HDMIv1.4 výstup pre 9G_HDMI monitor...HDBaseT Log Analyzér pre max. 24hod záznam a analýzu HDBaseT aktivity... generuje HDBaseT merací a HDBaseT certifikačný protokol... generuje HDBaseT Log protokol... V MU-M4Sol-Base základni je zabudovaný HDMIv1.4 signál generátor (15 testovacích obrazcov), negeneruje HDCP, výstup HDMIv1.4 podporuje max. rozlíšenie UHD/4k*2160P*30Fps@24bit RGB4:4:4... analyzér HDMI EDIDv1.3 dát, prečítané EDID dáta vo formáte .TXT a .BIN môžem uložiť... Pozn1: EDID dáta číta a ukladá v .TXT formáte iba ako EDIDv1.3 dáta... Pozn2: EDID dáta uložené vo formáte .BIN sú natívne prečítané EDID dáta (EDIDv1.4, EDIDv2.0 a HDMIv2.1)... 3,5" Dotykový dispej pre riadenie a nastavenie, dotykové pero v dodávke,1*port 10/100 EtherNet a AP WIFI pre riadenie a nastavenie z externých / mobilných zariadení... 4*USB2.0 port pre Flash Disk, FW UpDate...

2.195 €

2.634 € s DPH

Otázka k produktu

Výrobca: AVProEdge

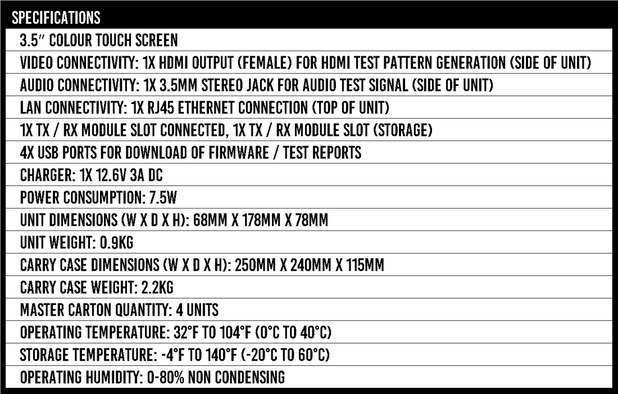

 špecifikácia



link výrobcu



 produktový list

návod na použitie

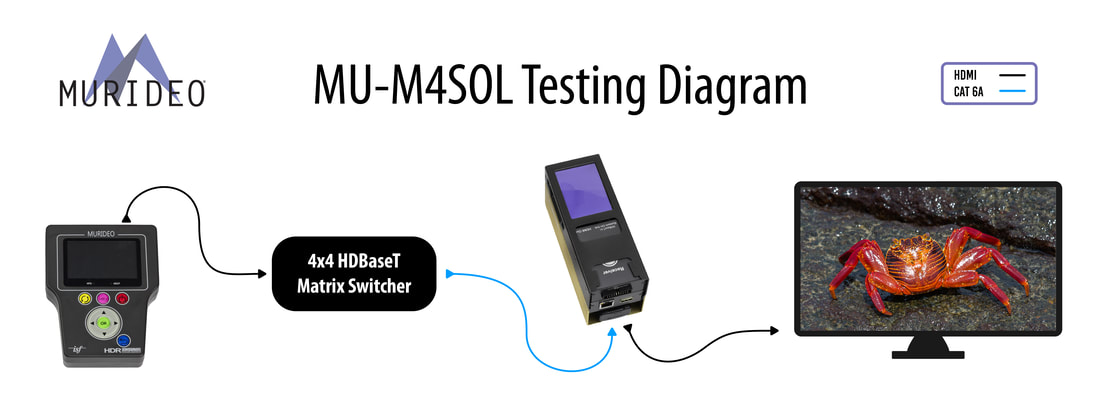

zapojenie



pozn:

nižšie GUI a práca s ním v prostredí

- HDBaseT Certification

- HDBaseT Performance

- HDBaseT Log Analyzer

- HDMIv1.4 Pattern Generator

- HDMI EDIDv1.3 Analyzer

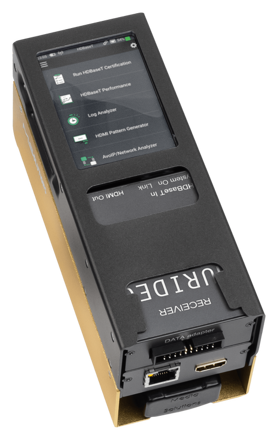

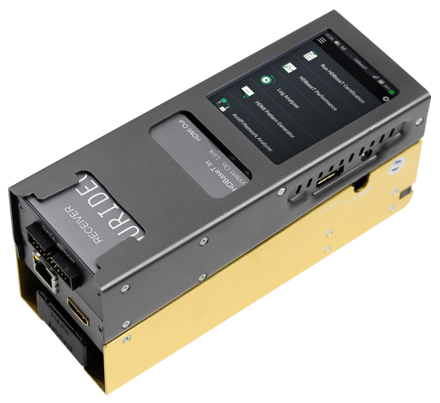

MU-M4Sol-Base 9G HDBaseTv1.0 tester

MU-M4Sol-Base modulárny 9G HDBaseT certifikačný tester a analyzér, HDMIv1.4 Pattern Generátor, HDMI EDIDv1.3 data analyzer...na testovanie a certifikáciu výkonu a kvality kabeláže Cat.XY pre 9G HDBaseT a PoH, 24hod Log analyzér, 18G HDMI2.0 signál generátor a EDID analyzér, IP Network analyzér.... Zabudovaný 24hod Log Analyzér pre monitorovanie a diagnostiku 9G HDBaseT prenosu (generuje Log protokol), umožňuje rýchlu a efektívnu analýzu a riešenie problémov s prenosom...

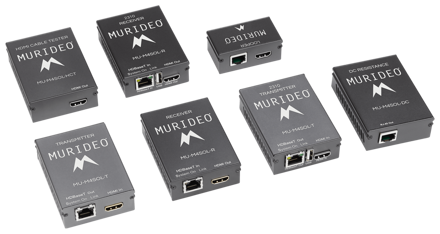

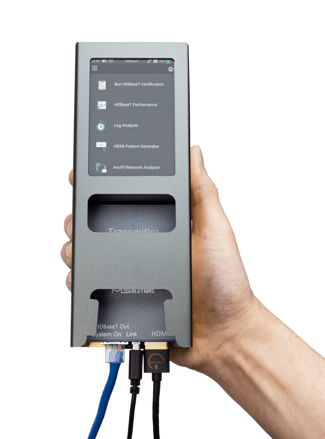

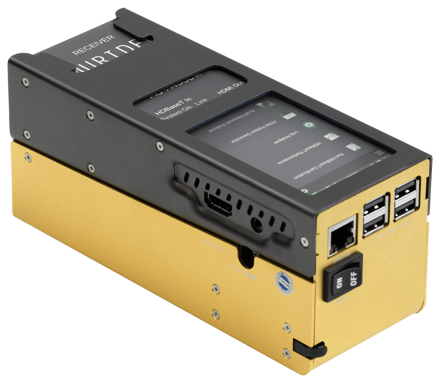

MU-M4Sol-Base modular 9G HDBaseT Tester 1

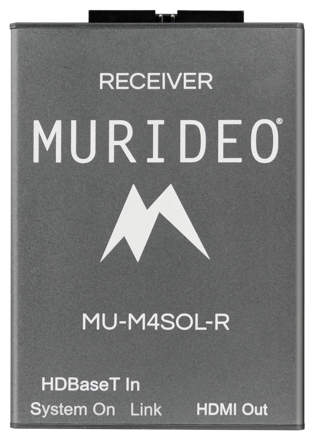

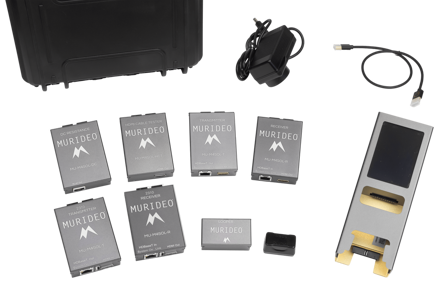

V základnej sade MU-M4Sol-Base je sada Tx a Rx modulov s podporou 9G HDBaseT1.0 Class A Chipset VS100, s PoH adaptérom pre certifikáciu kabeláže Cat.XY, generuje certifikačný protokol linky... Dotykový dispej pre riadenie a nastavenie, dotykové pero v dodávke, WIFI pre riadenie a nastavenie z mobilných zariadení, USB konektivita pre FW UpDate a DownLoad meracích protokolov...



MU-M4Sol-Base 9G HDBaseTv1.0 tester

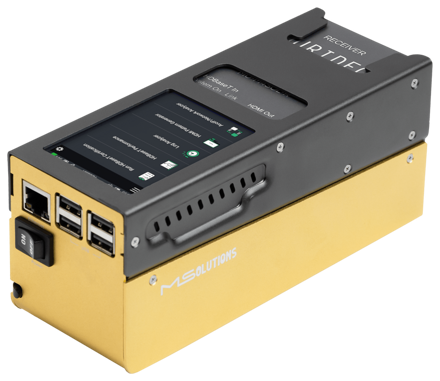

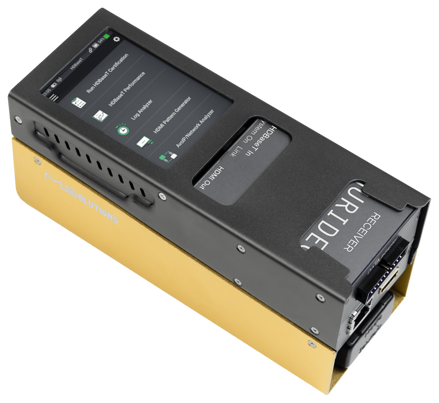

MU-M4Sol-Base

V základe MU-M4Sol-Base 9G HDBaseTv1.0 tester je

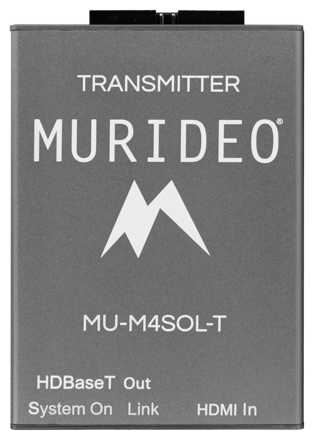

sada Tx a Rx modulov s podporou 9G HDBaseT1.0 (Class A, Chipset VS100 Tx/Rx) s PoH adaptérom pre analýzu a certifikáciu kabeláže Cat.XY, generuje certifikačný protokol linky...
obmedzene podporuje HDMI2.0 šírkou pásma TMDS Clock 340MHz a dátovým tokom 10,2Gbps, plne podporuje HDCP2.2 a staršie
Dotykový dispej pre riadenie a nastavenie, dotykové pero v dodávke,
WIFI pre riadenie a nastavenie z mobilných zariadení...
USB konektivita pre FW UpDate a DownLoad protokolov...

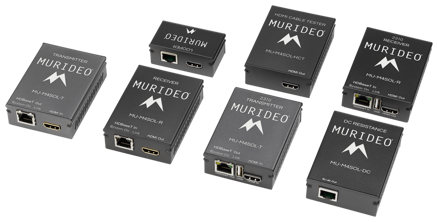

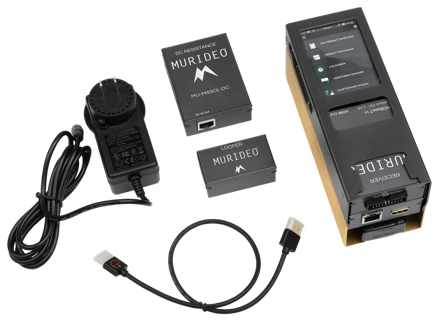

dostupné voliteľné moduly...

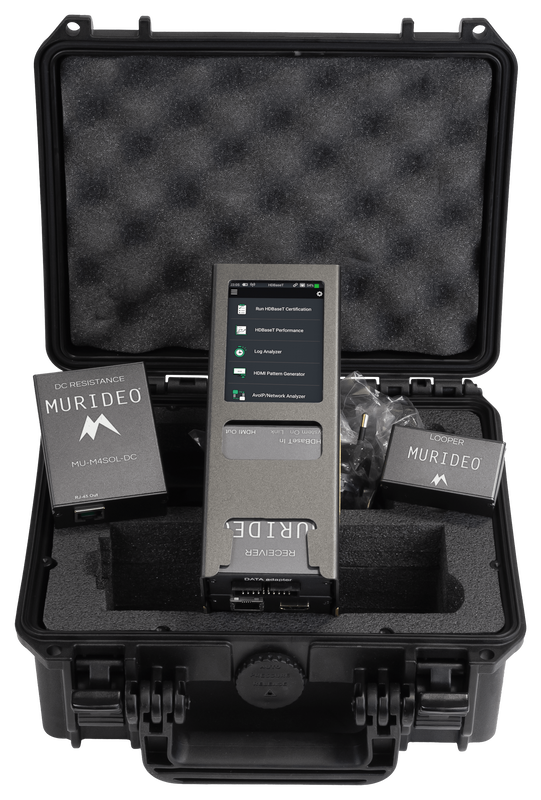

MU-M4Sol-DC modul

MU-M4Sol-DC_1 MU-M4Sol-DC_2



pre meranie DC odporu slučky, paralelného odporu a vyváženosti párov pre správny prenos HDBaseT dát a PoH (PoE) napájania...

generuje DCR merací protokol...



MU-M4Sol-2310 modul

MU-M4Sol-2310

sada Tx a Rx modulov s podporou 9G HDBaseTv2.0 (Class C, Chipset VS2310 Tx/Rx) s podporou USB2.0/KVM, pre analýzu a certifikáciu kabeláže Cat.XY...
obmedzene podporuje HDMI2.0 šírkou pásma TMDS Clock 340MHz a dátovým tokom 10,2Gbps, plne podporuje HDCP2.2 a staršie...

generuje HDBaseT merací protokol...



MU-M4Sol-HCT modul

MU-M4Sol-HCTMU-M4Sol-HCT_2

Voliteľný modul - sada Tx HCT modul a Rx ukončovací modul, pre meranie kvality a zapojenia HDMI káblov v najnovšej verzii 48G_HDMIv2.1 a starších verziách 18G_HDMIv2.0 a 10G_HDMIv1.4..., generuje merací protokol s výsledkom o kvalite a zapojení HDMI kábla...

generuje HCT merací protokol...



MU-M4Sol-MXNet modul

MU-M4Sol-MXNet

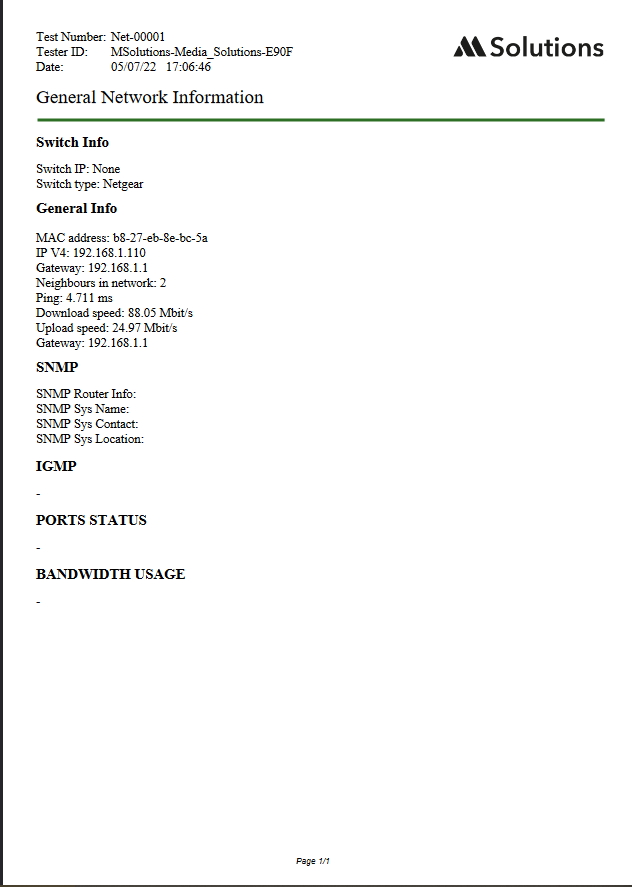

SW licencia pre IP Network analyzer SNMP a IGMP protokolu..,

generuje protokol...



GUI a práca s ním v prostredí

- HDBaseT Certification

- HDBaseT Performance

- HDBaseT Log Analyzer

- HDMIv1.4 Pattern Generator

- HDMI EDIDv1.3 Analyzer

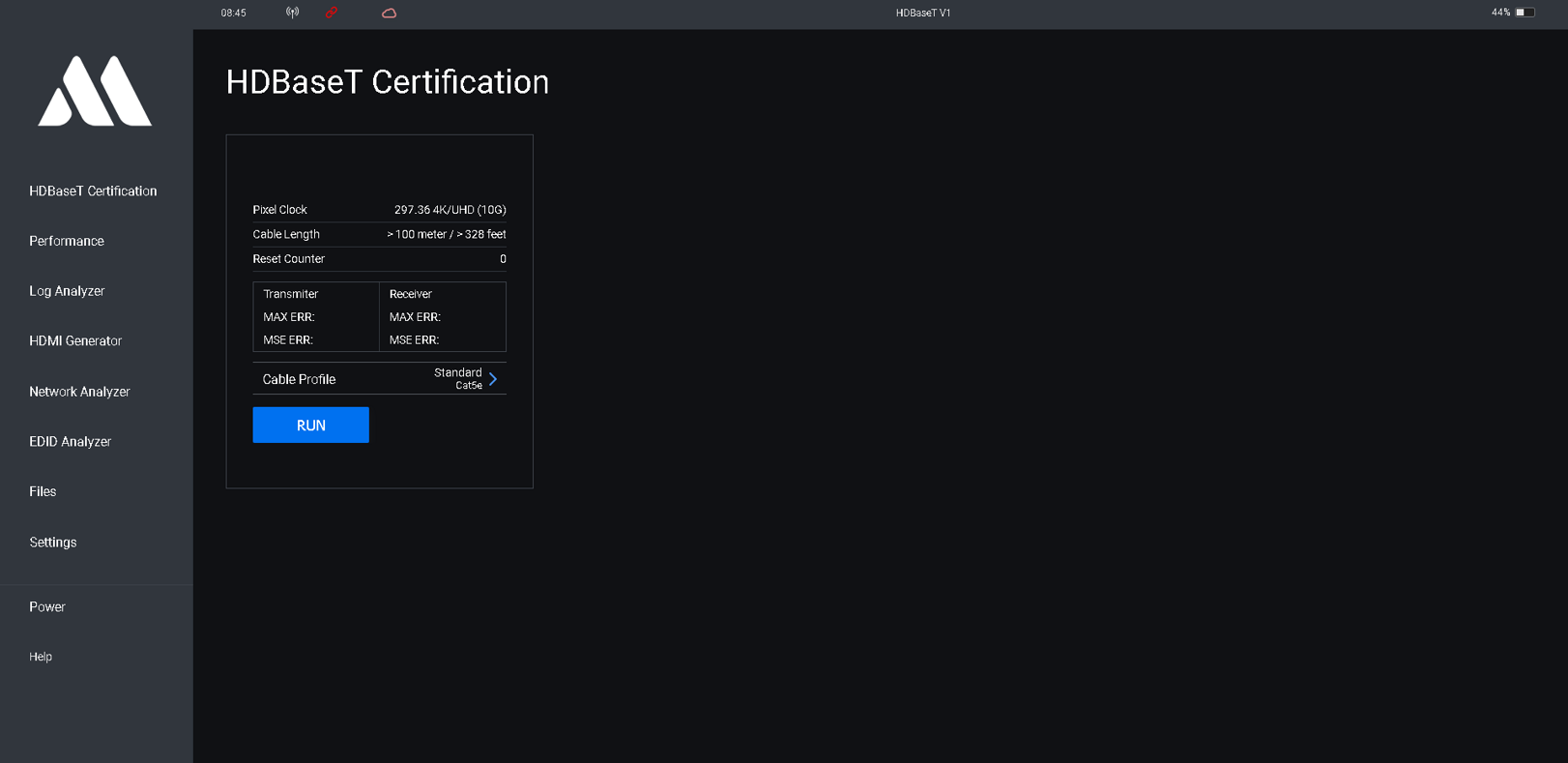

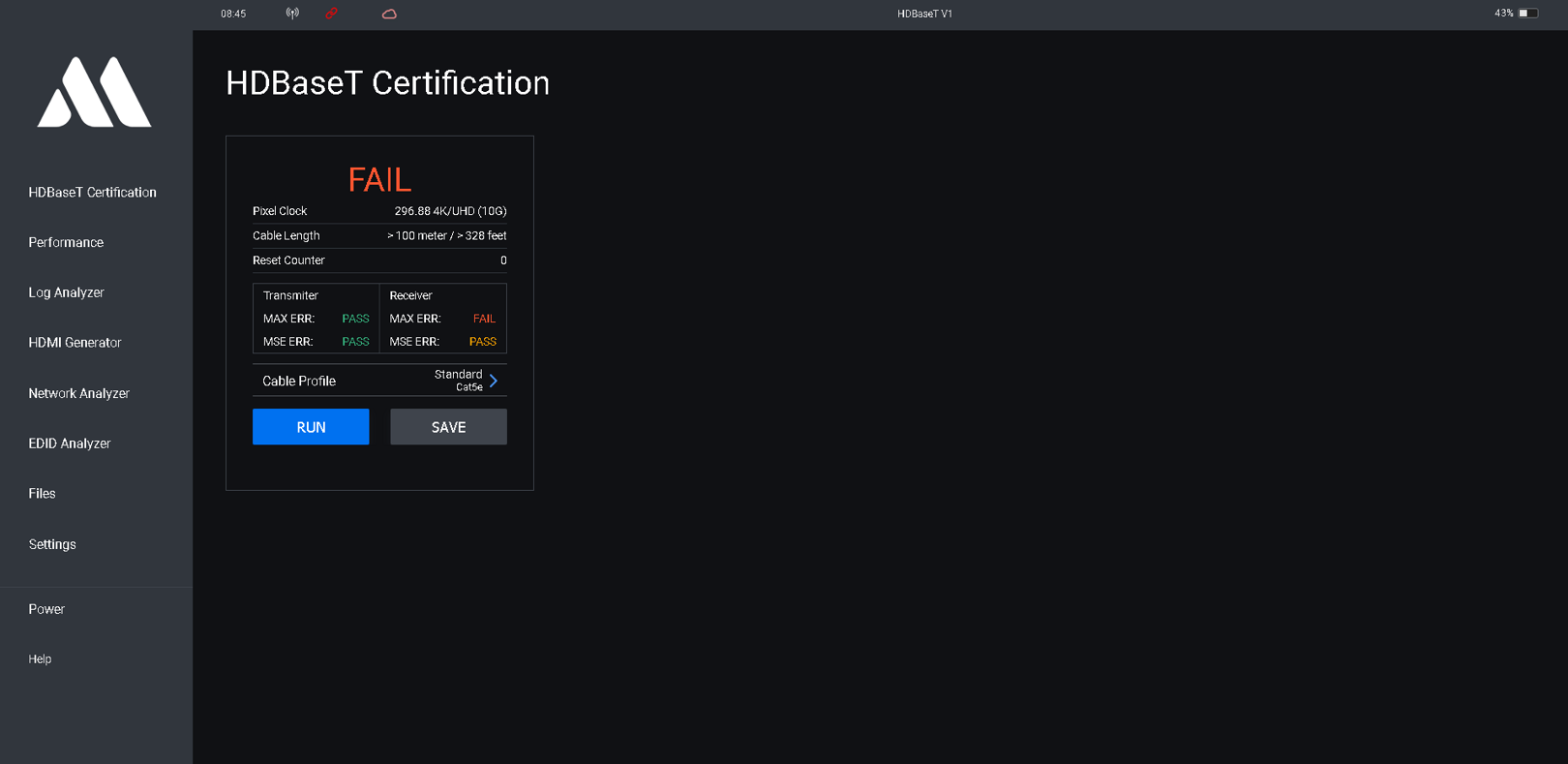

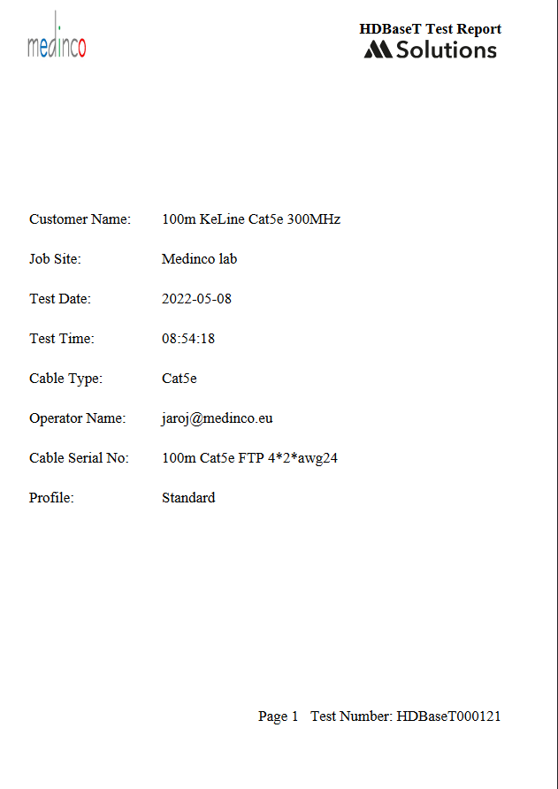

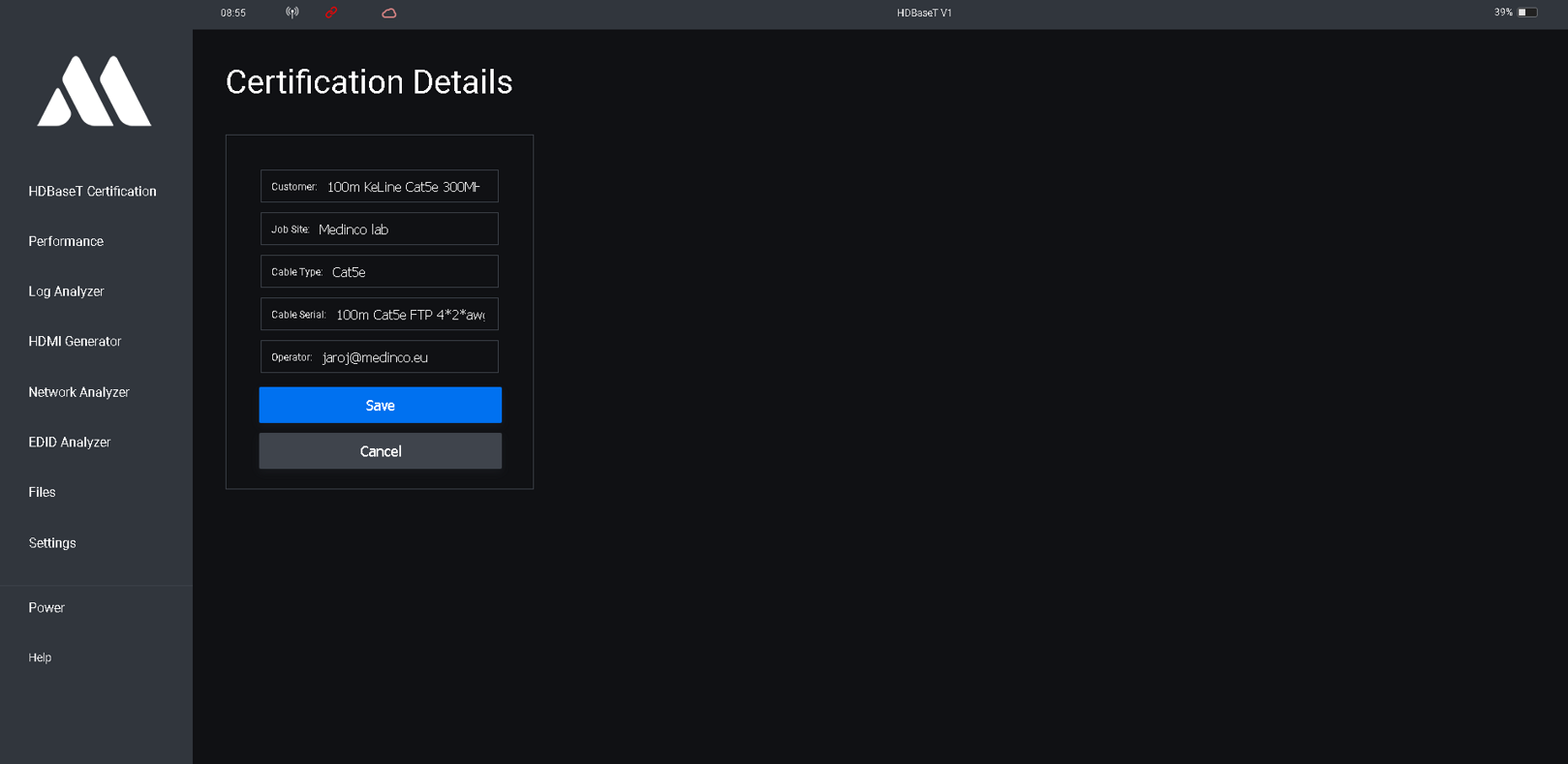

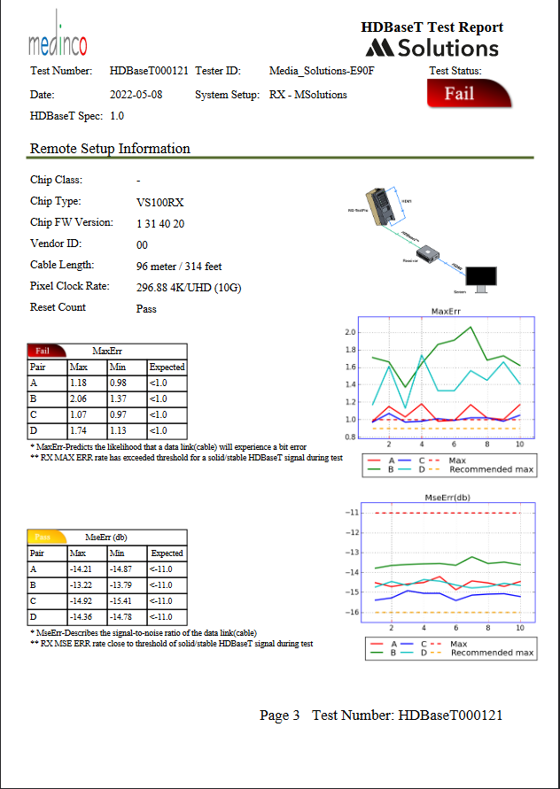

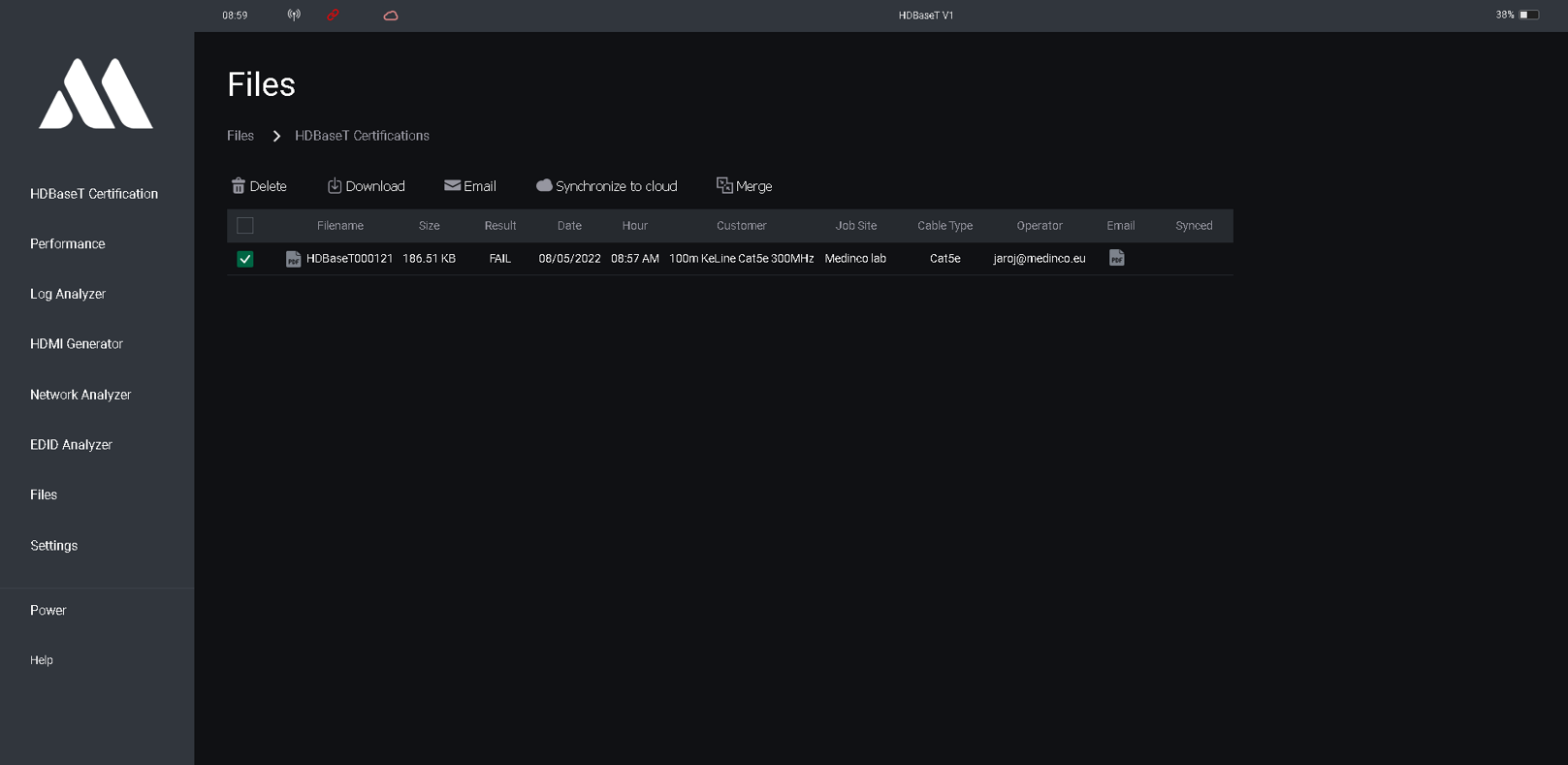

GUI pre prácu v prostredí MU-M4Sol-Base

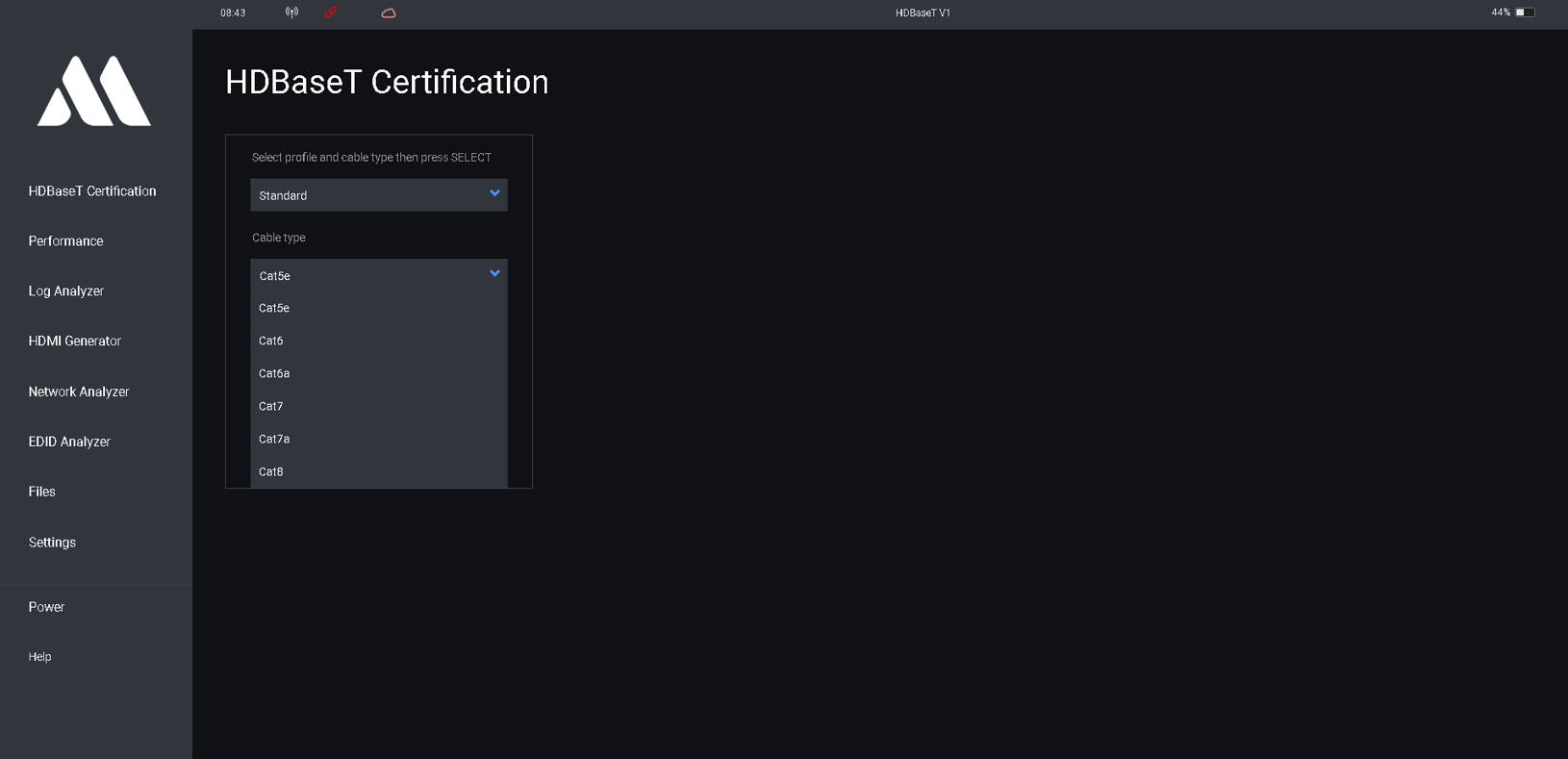

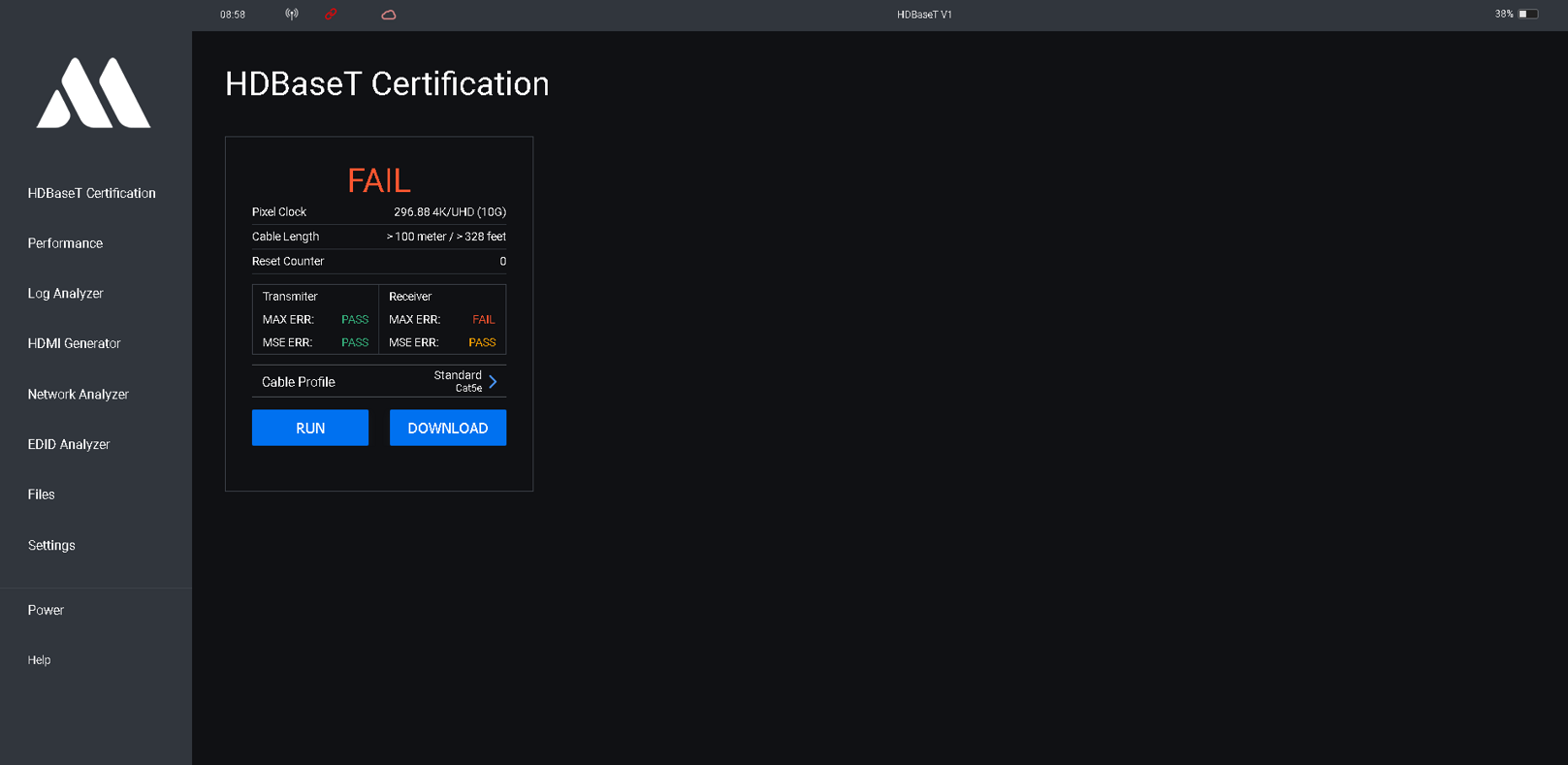

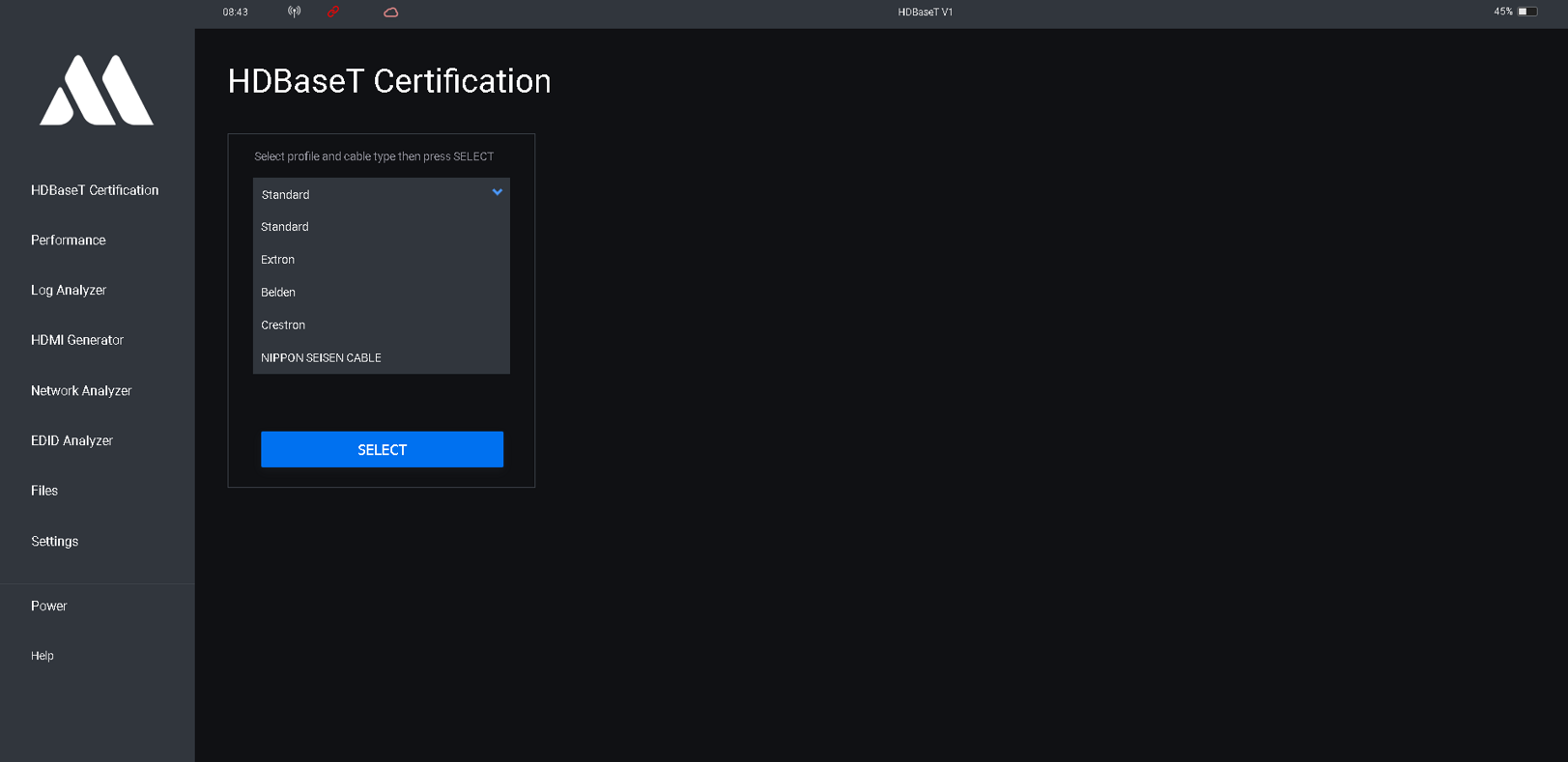

- HDBaseTv1.0 certification

test 100m kábel KeLine FTP 4*2*awg24 Cat5e GUI_Certification_2

GUI_Certification_3

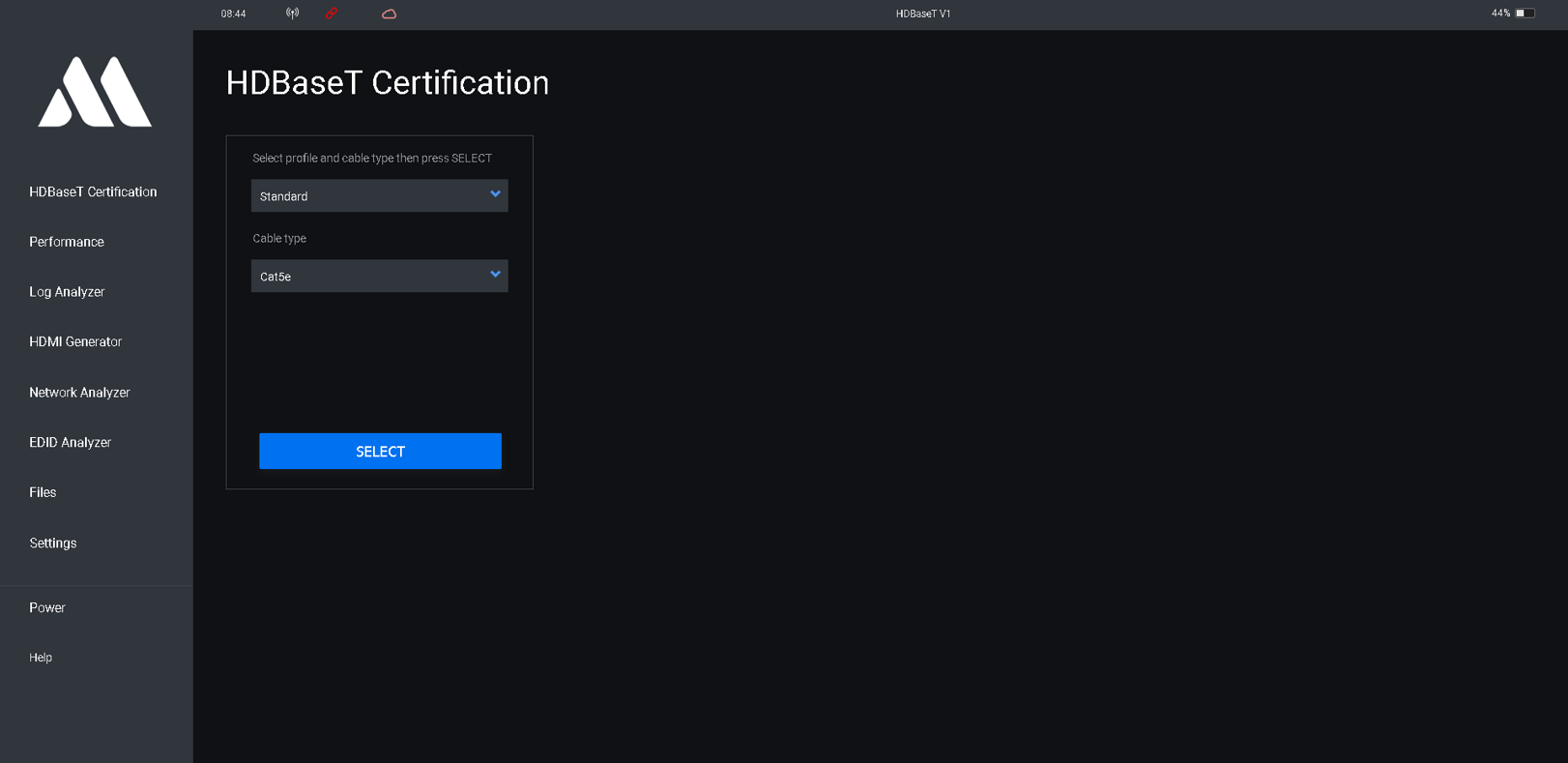

GUI_Certification_4

GUI_Certification_5

GUI_Certification_6

GUI_Certification_7

GUI_Certification_8

GUI_Certification_9

GUI_Certification_10

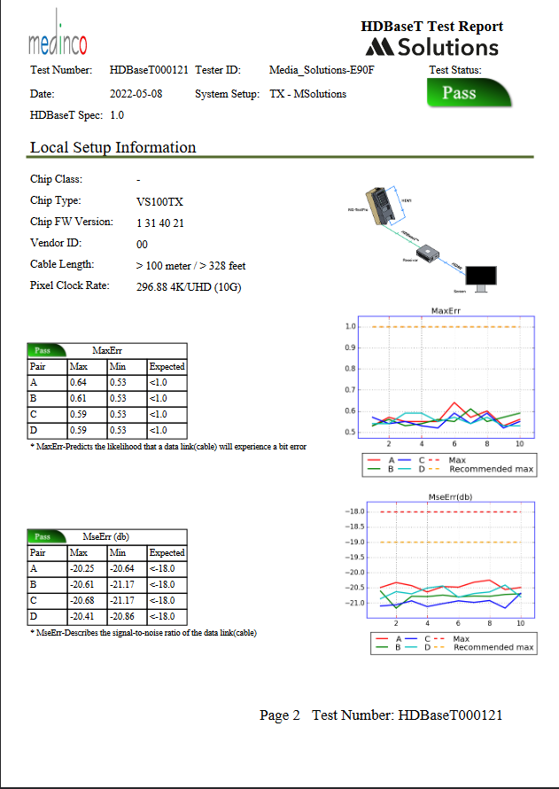

GUI_Certification_11



GUI_Certification_12

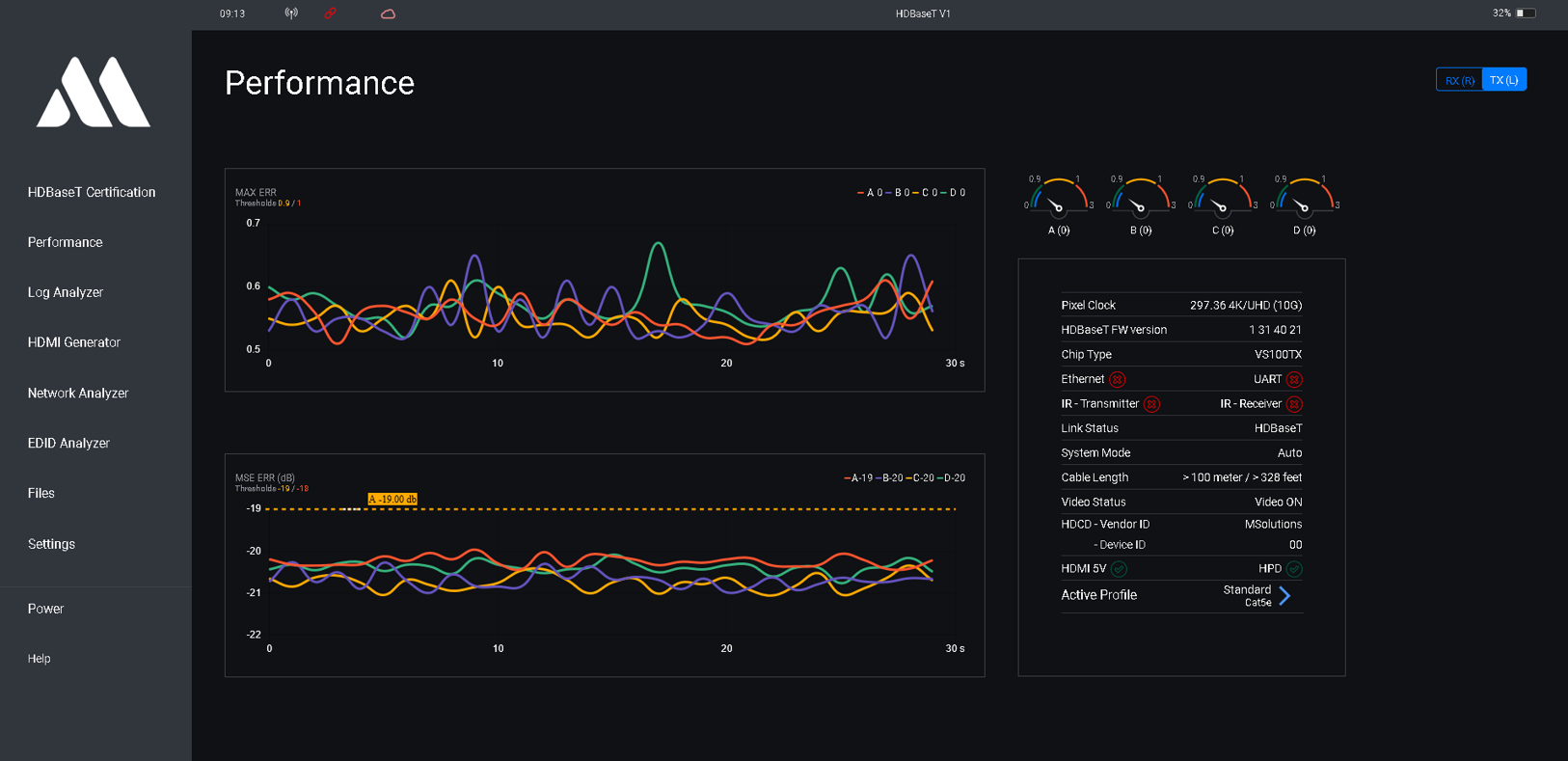

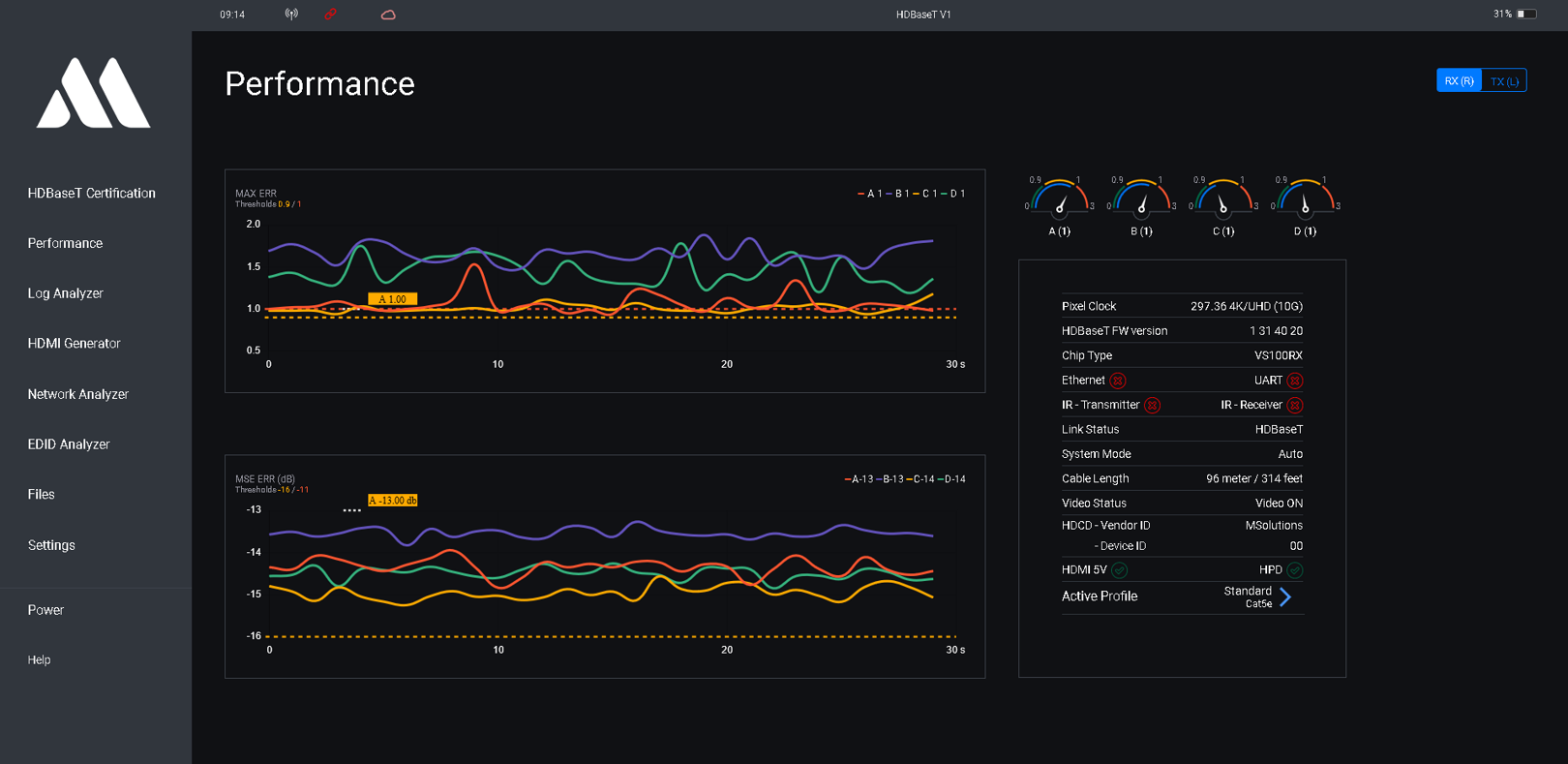

GUI pre prácu v prostredí MU-M4Sol-Base

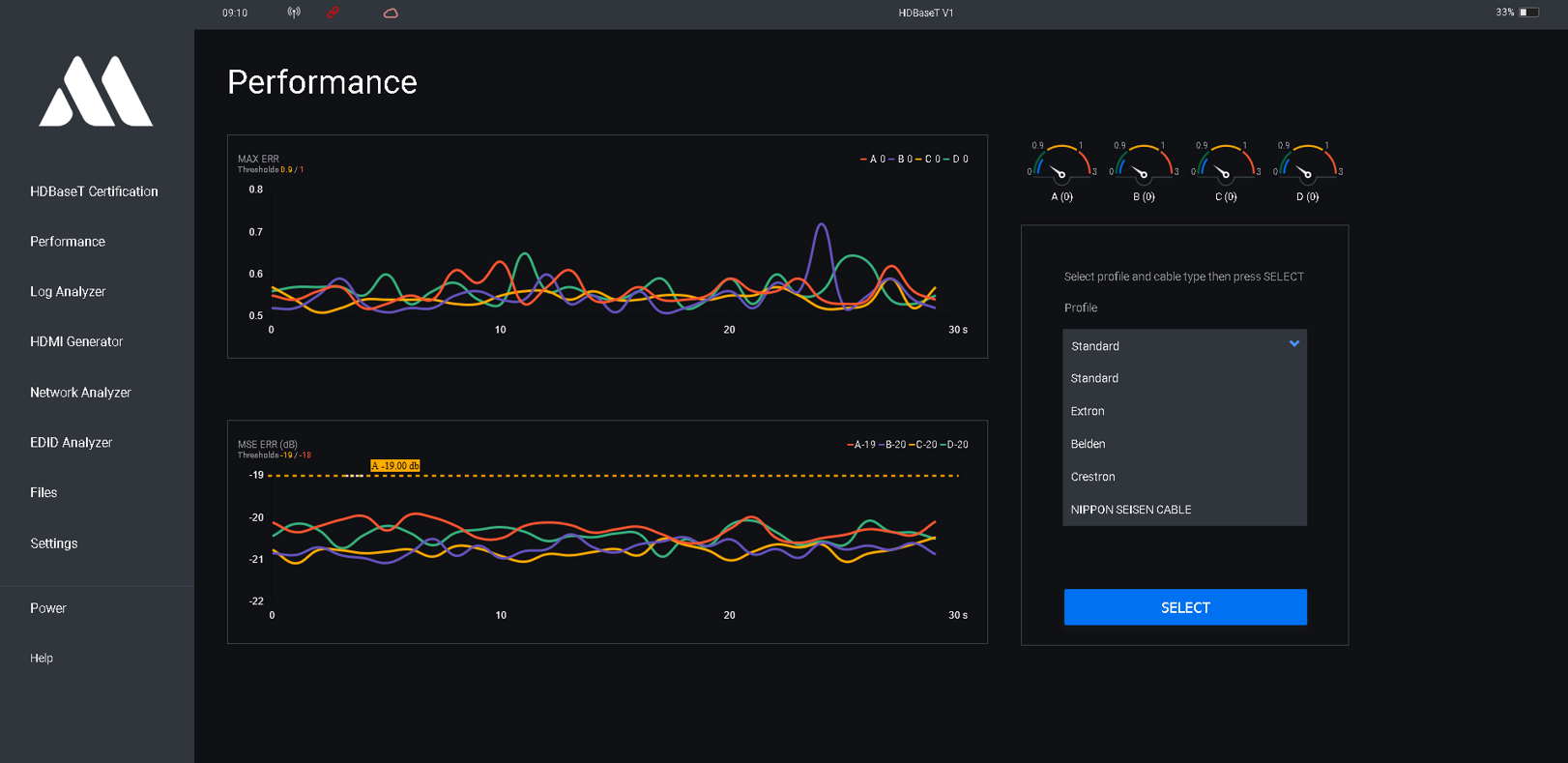

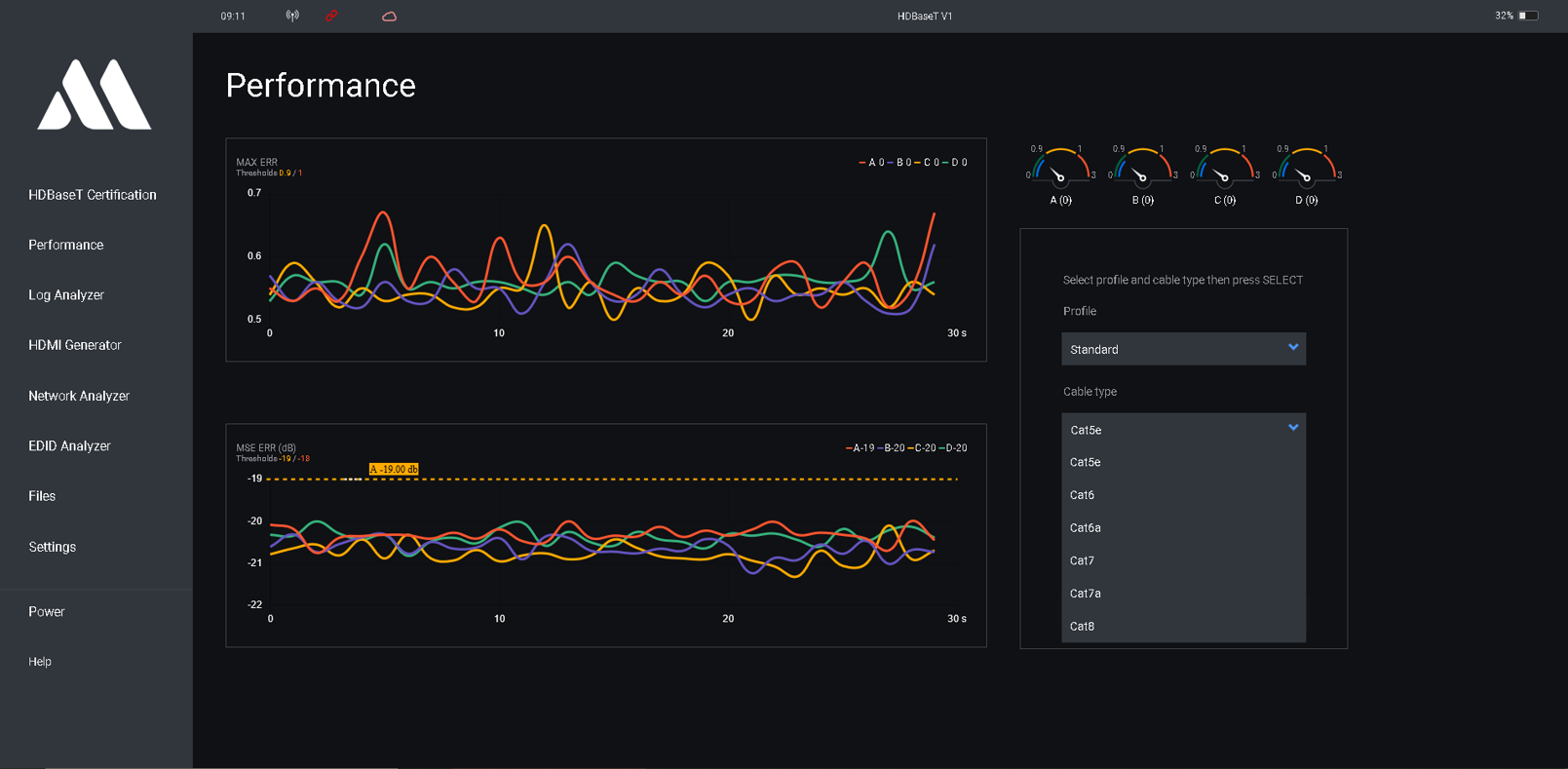

- HDBaseTv1.0 Performance

test 100m kábel KeLine, FTP 4*2*awg24 Cat5e

GUI_Performance_2

GUI_Performance_3

GUI_Performance_4

GUI_Performance_5

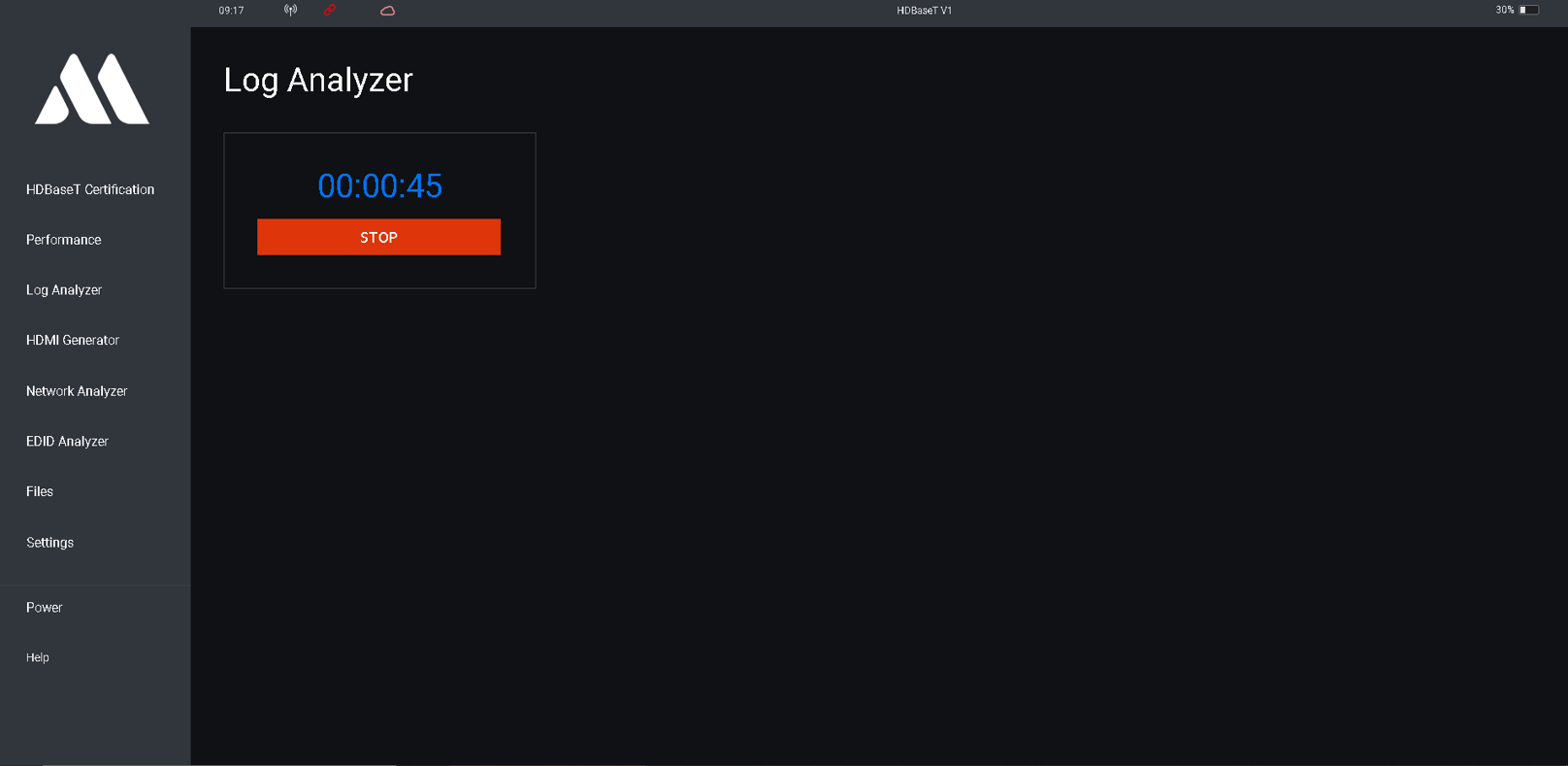

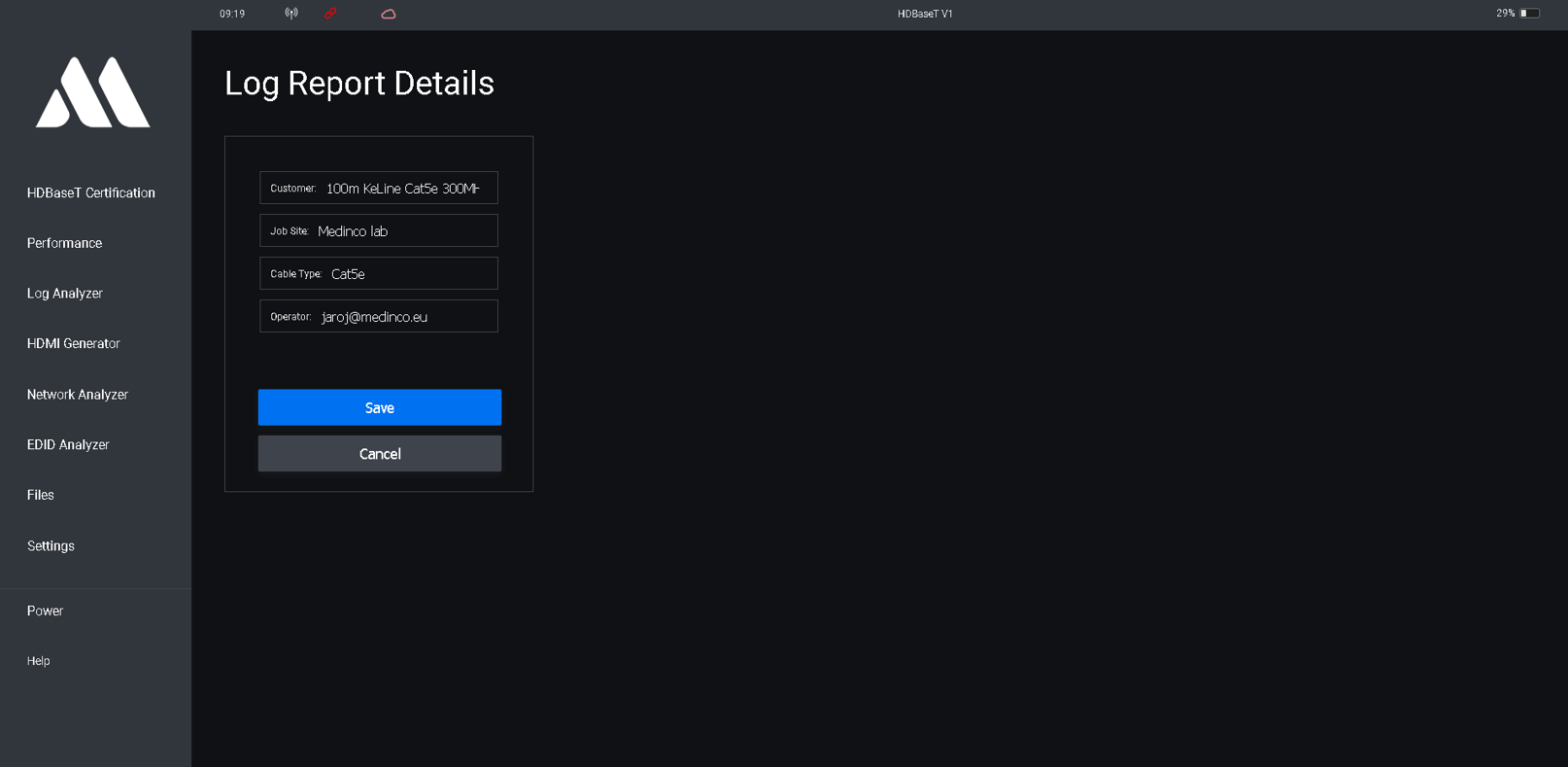

GUI pre prácu v prostredí MU-M4Sol-Base

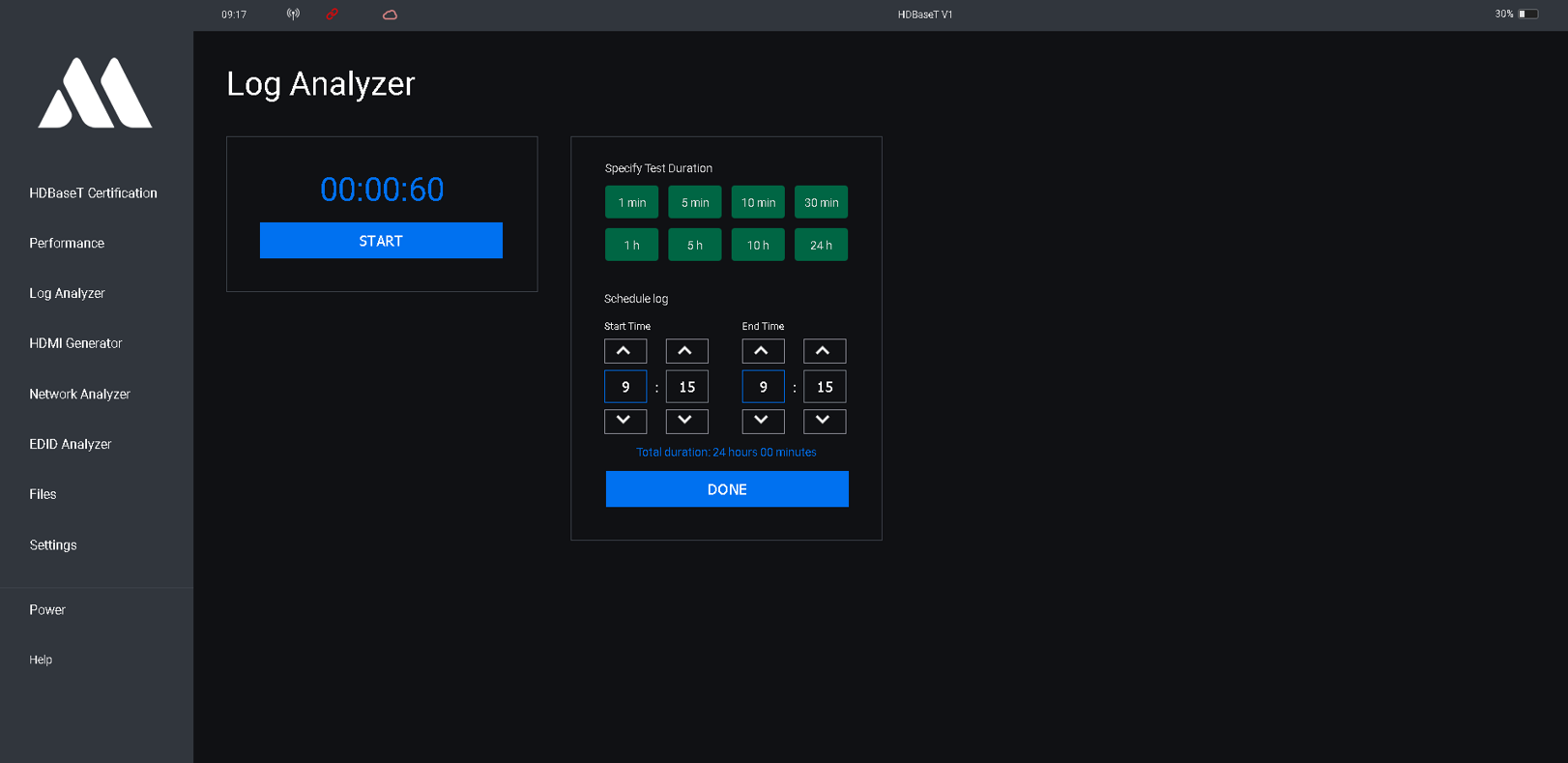

- HDBaseTv1.0 Log Analyzer

GUI_Log Analyzer_2

GUI_Log Analyzer_3

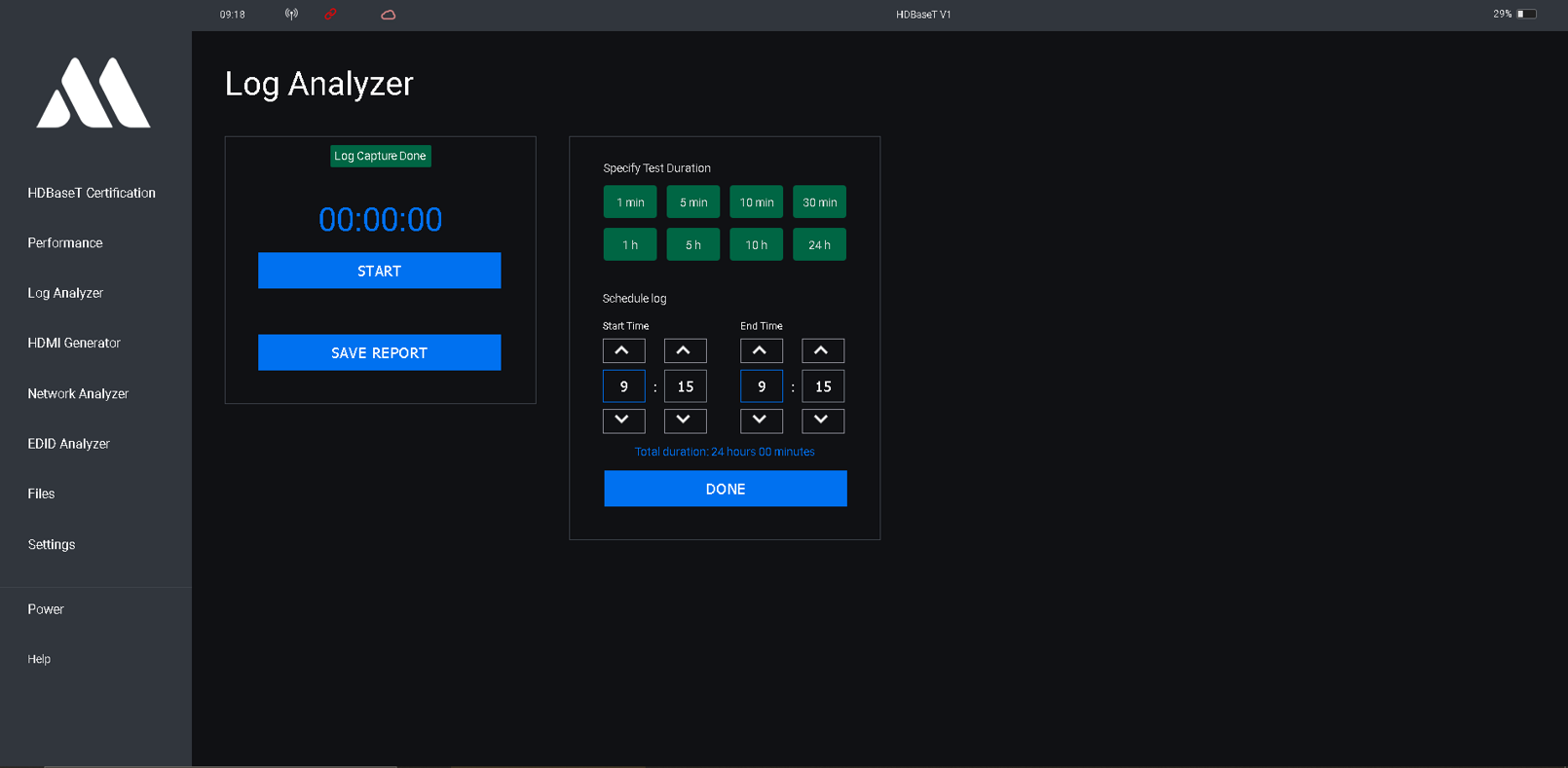

GUI_Log Analyzer_4

GUI_Log Analyzer_5

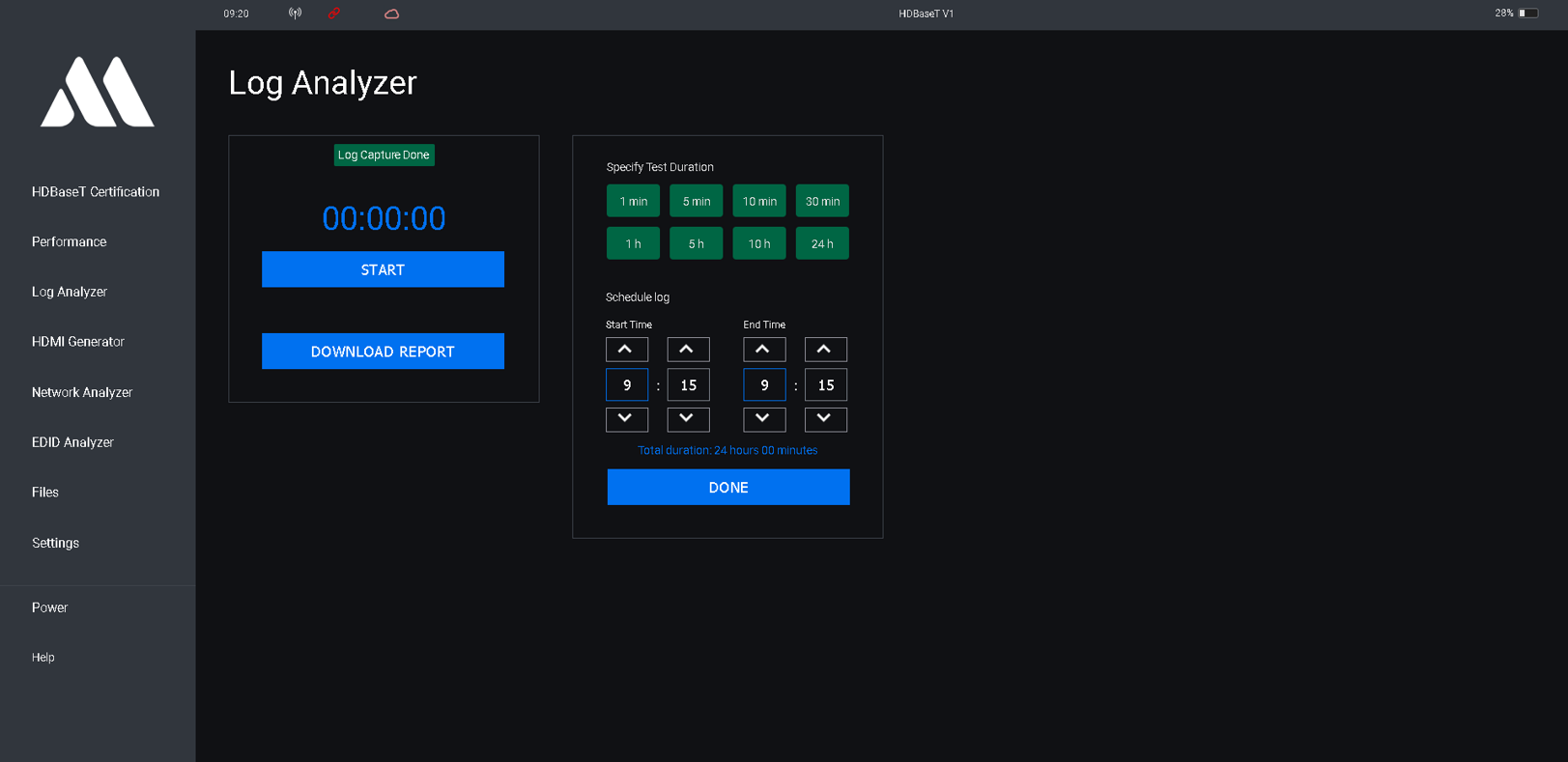

GUI_Log Analyzer_6

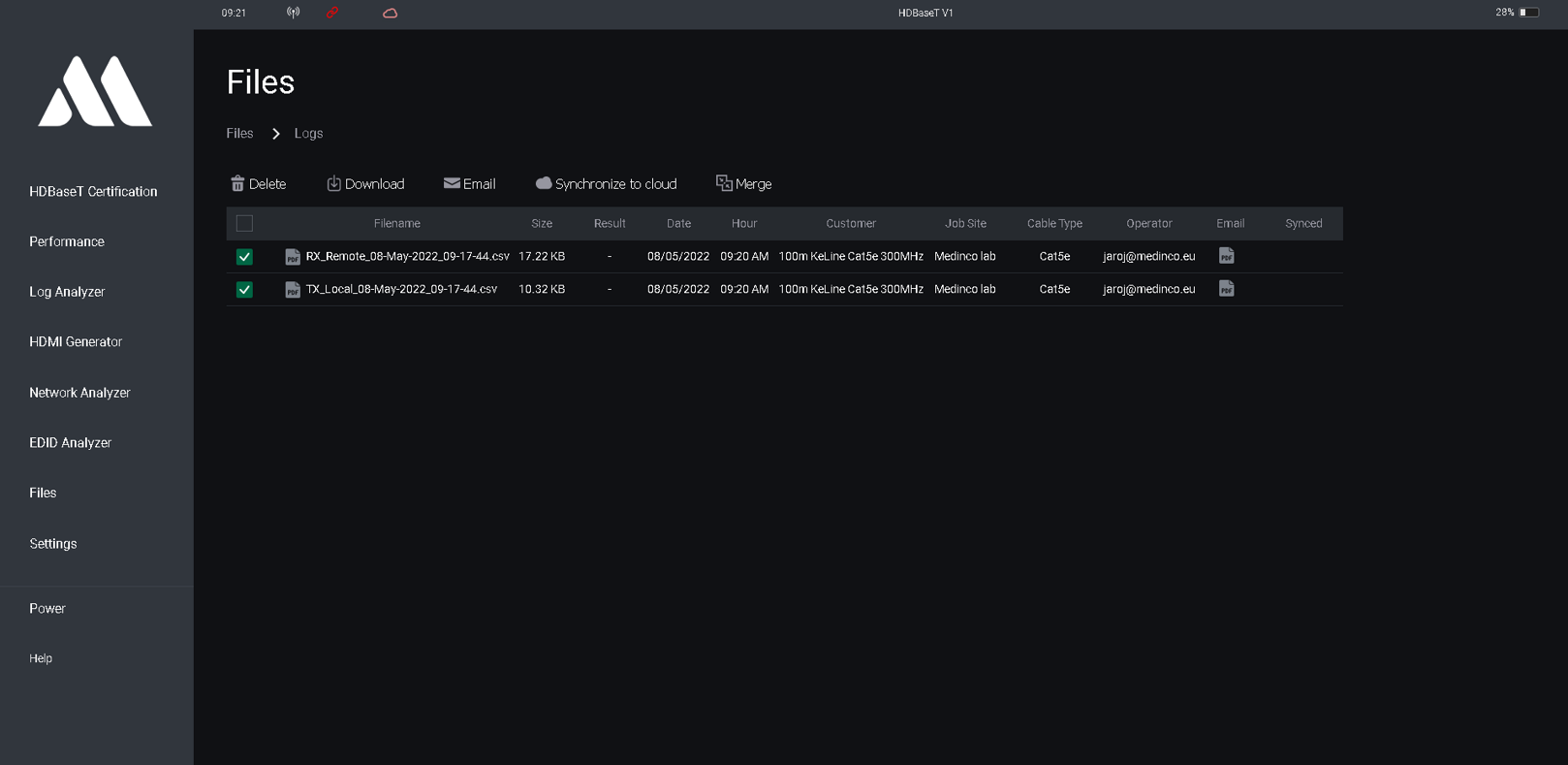

GUI_Log Analyzer_7

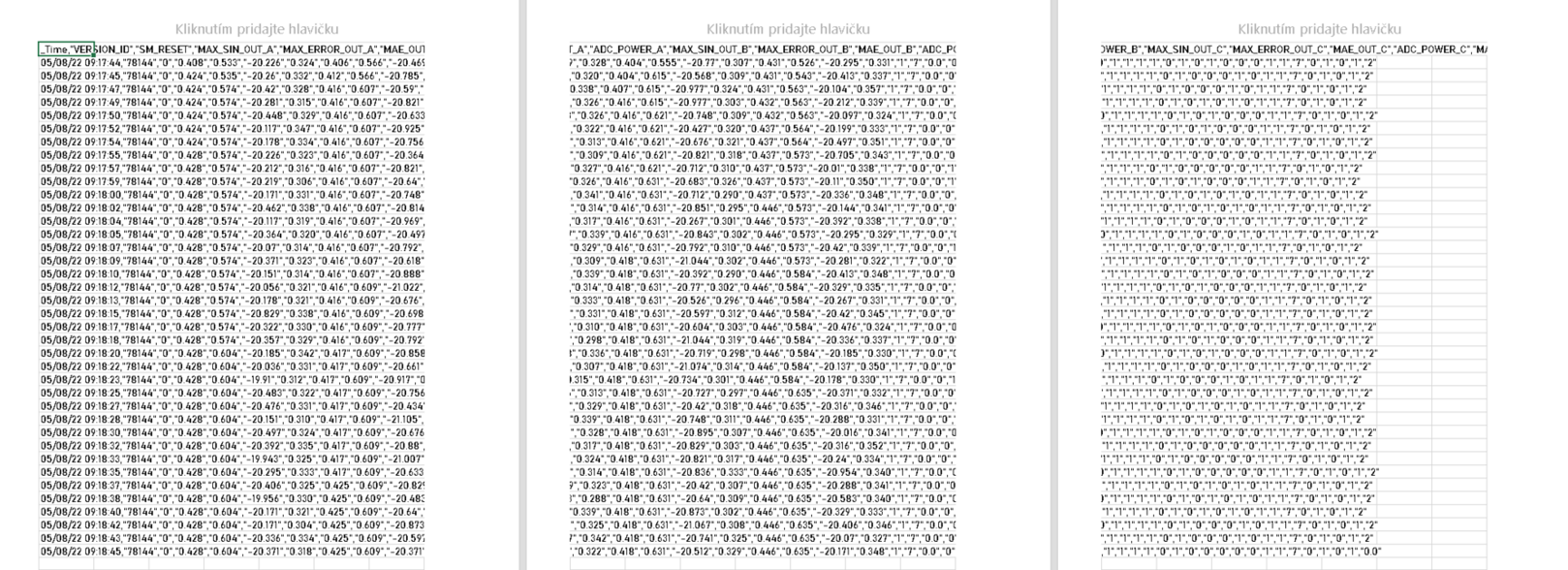

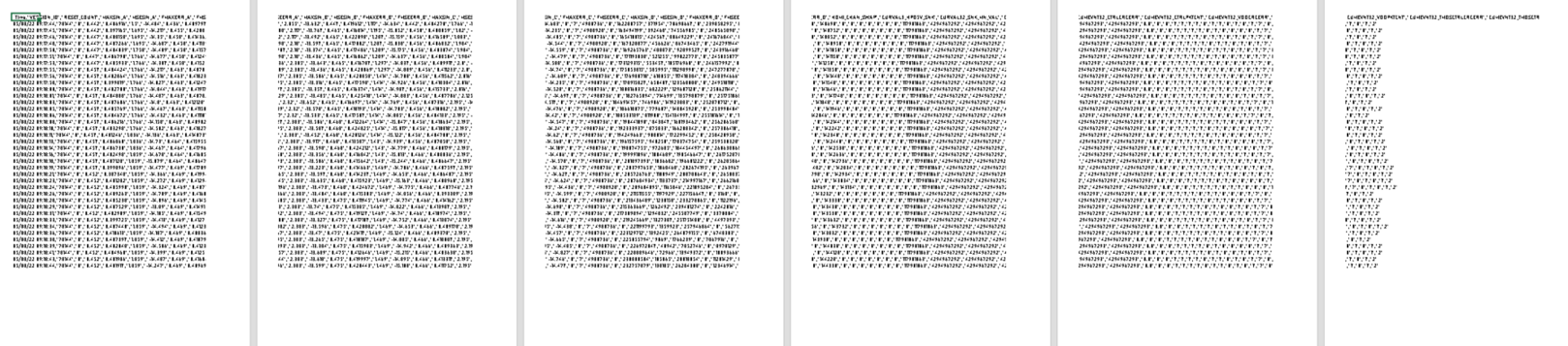

GUI_Log File_1



GUI_Log file_2

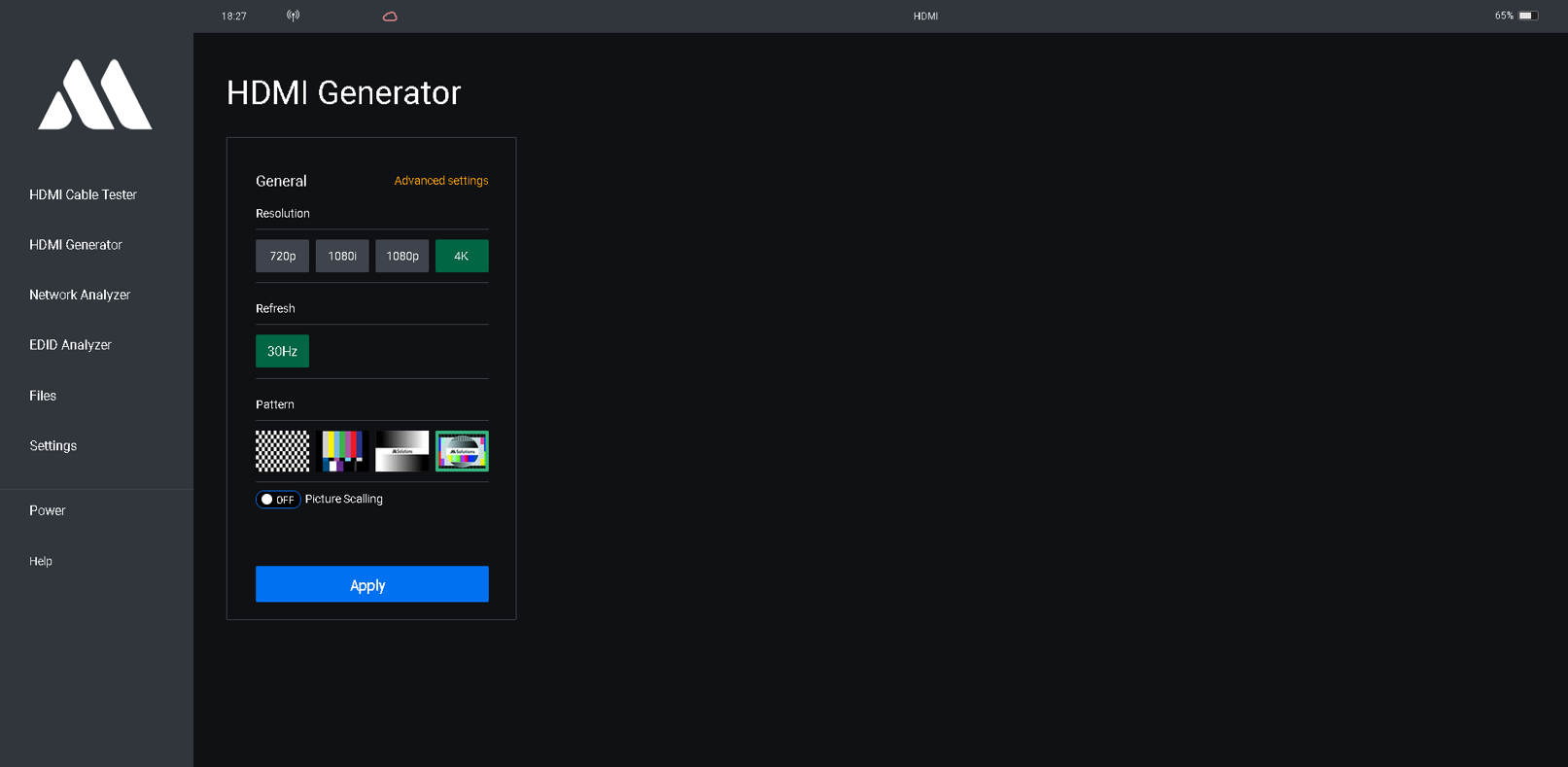

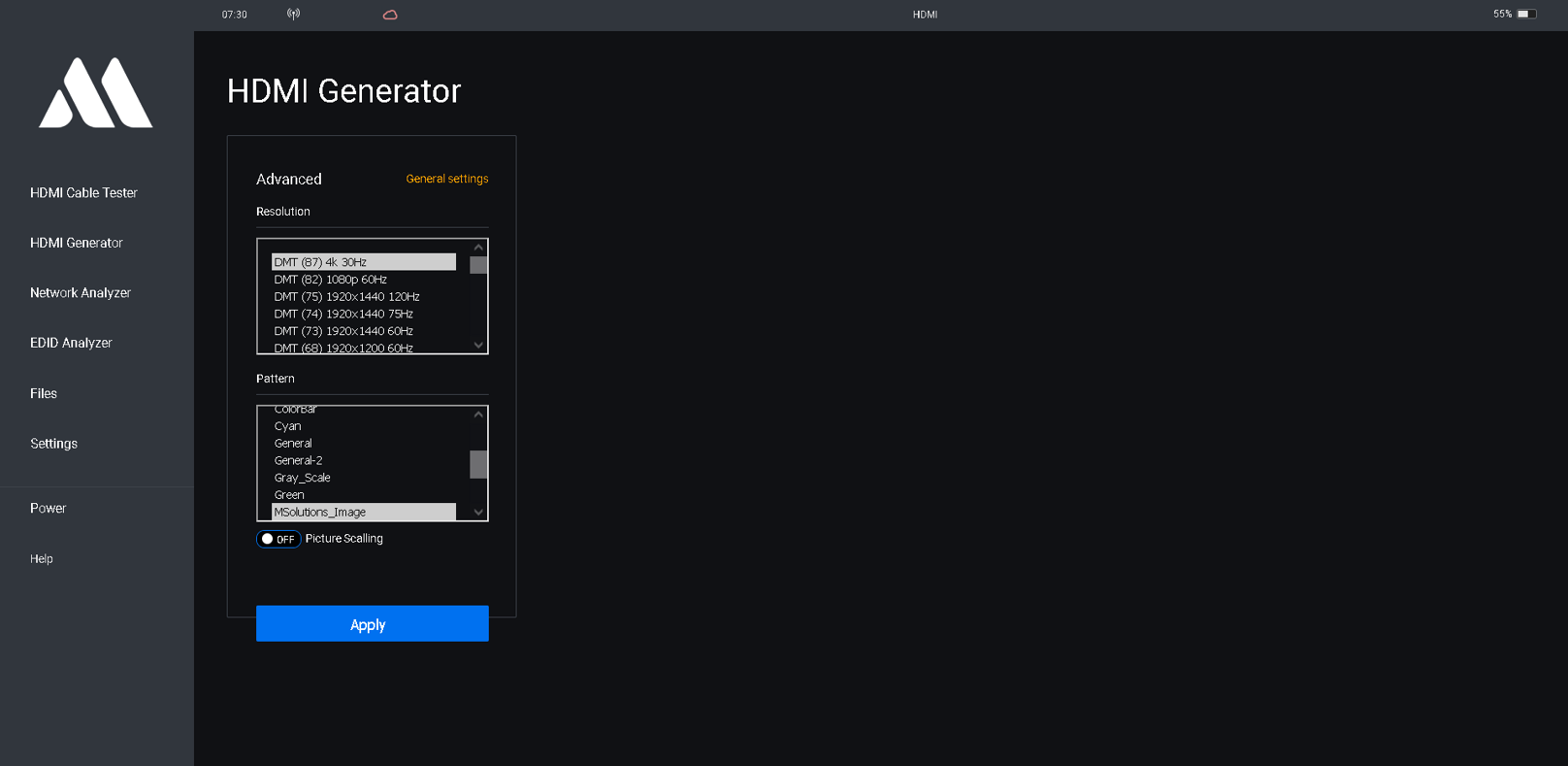

GUI pre prácu v prostredí MU-M4Sol-Base

- HDMIv1.4 Pattern Generator

GUI-Pattern Generator_1

GUI-Pattern Generator_2

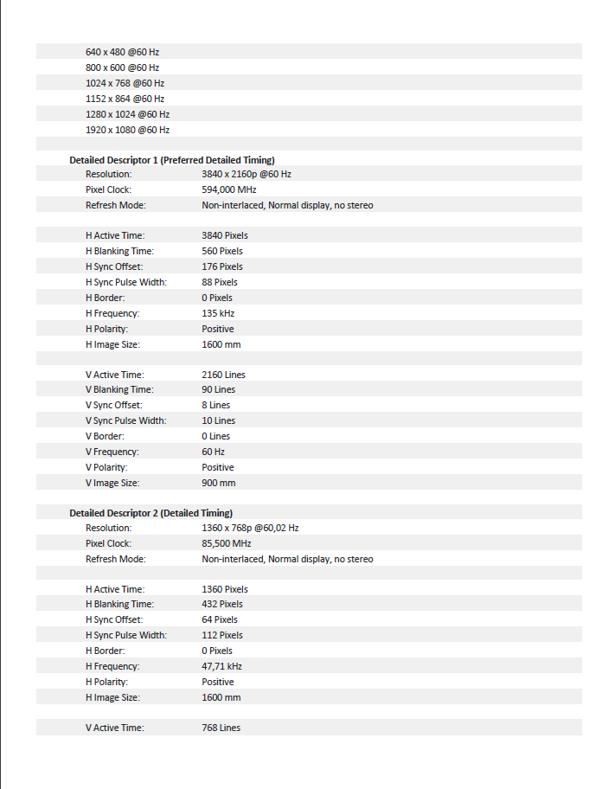

GUI pre prácu v prostredí MU-M4Sol-Base

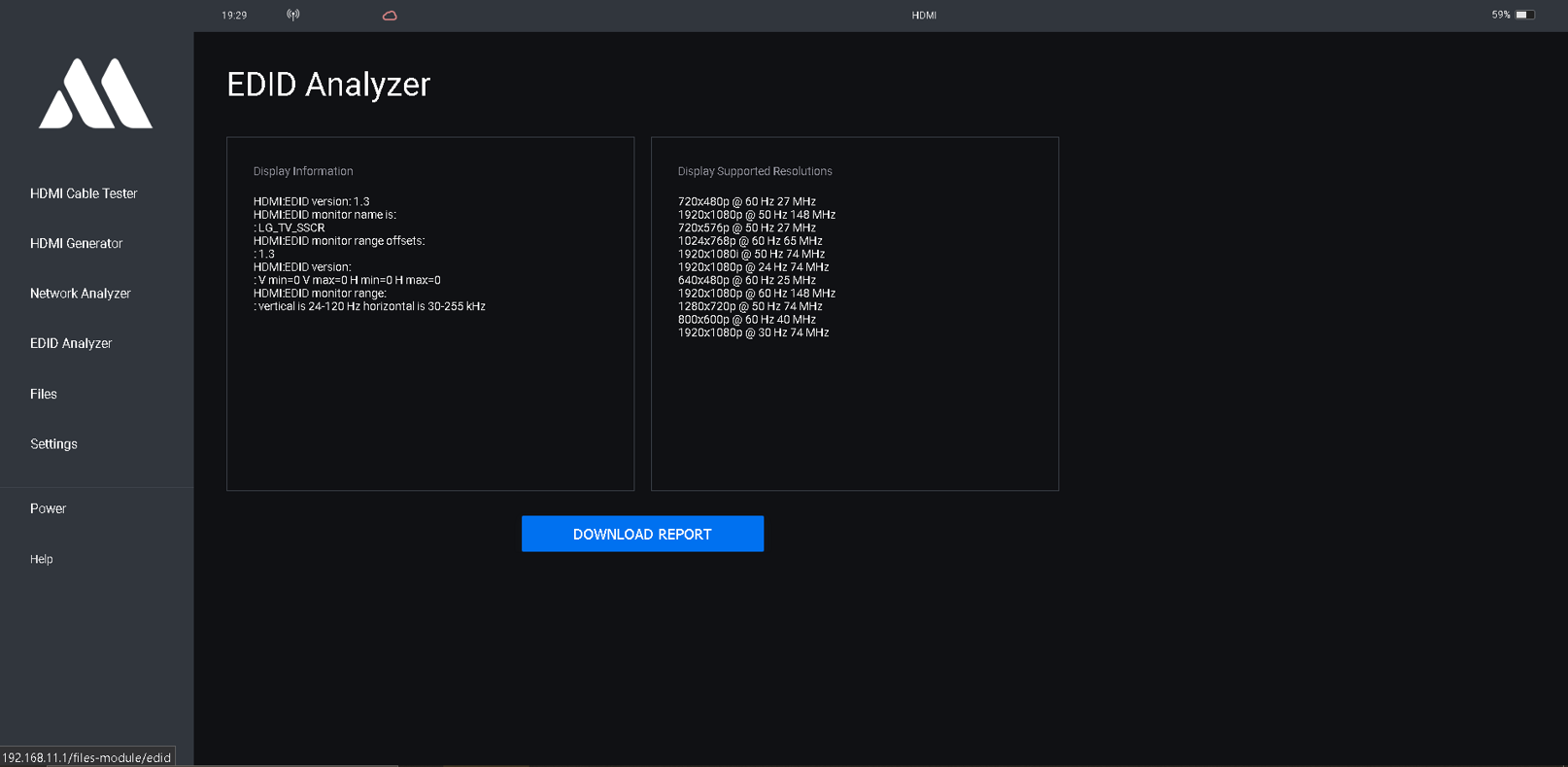

- HDMI EDID data v1.3 Analyzer

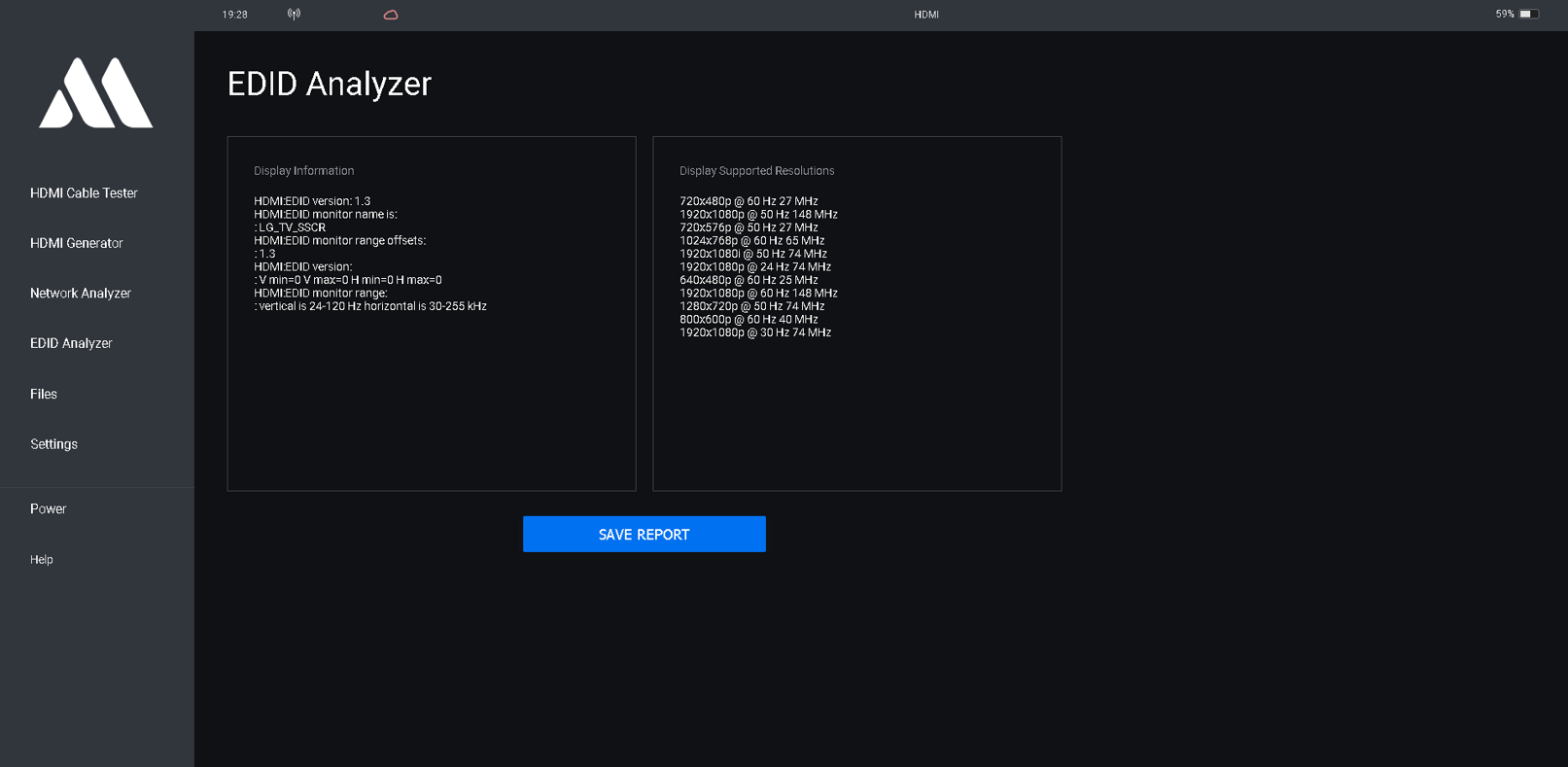

GUI_EDID Analyzer_1

 GUI_EDID Analyzer_2

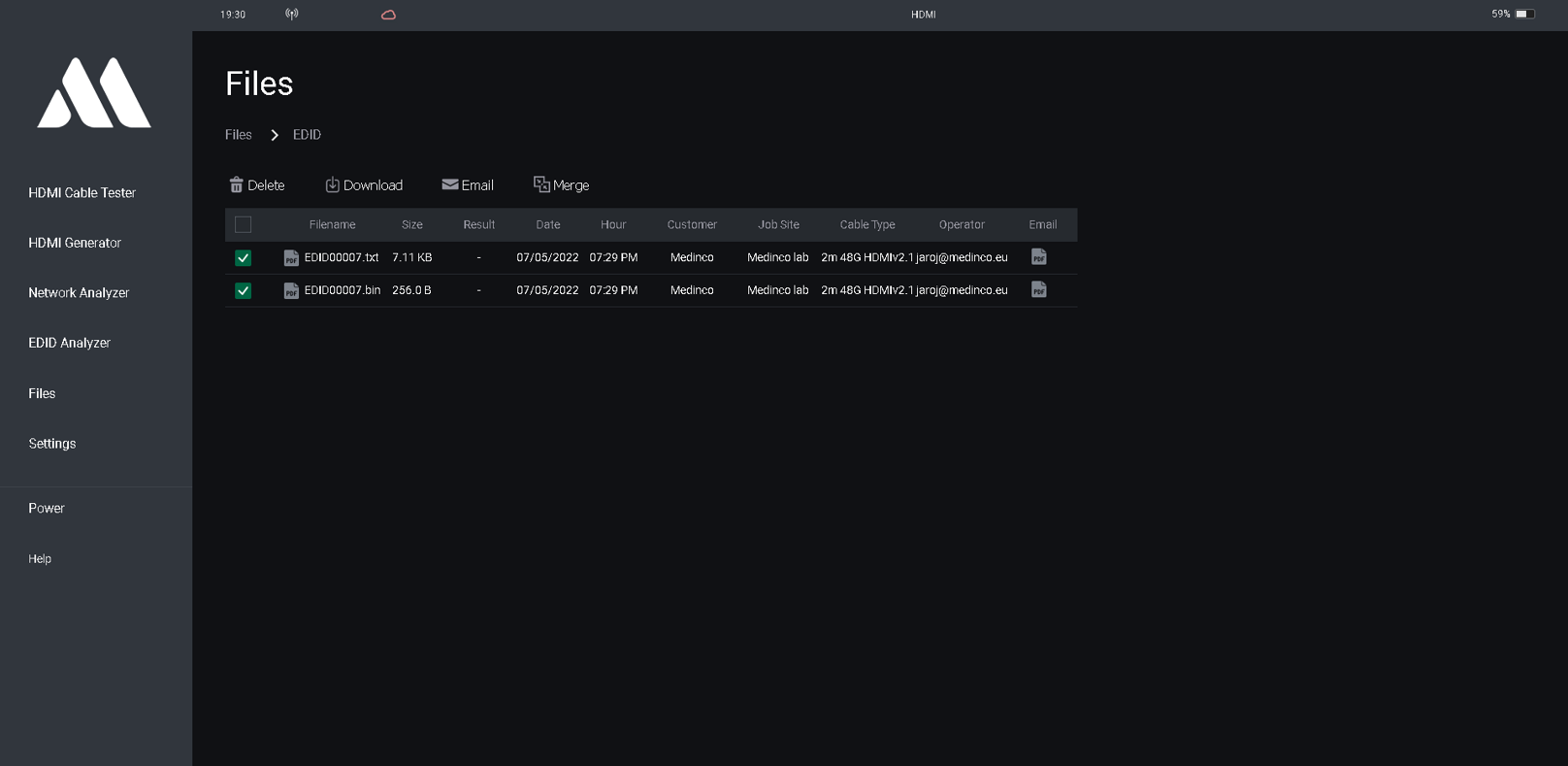

GUI_EDID Analyzer_3

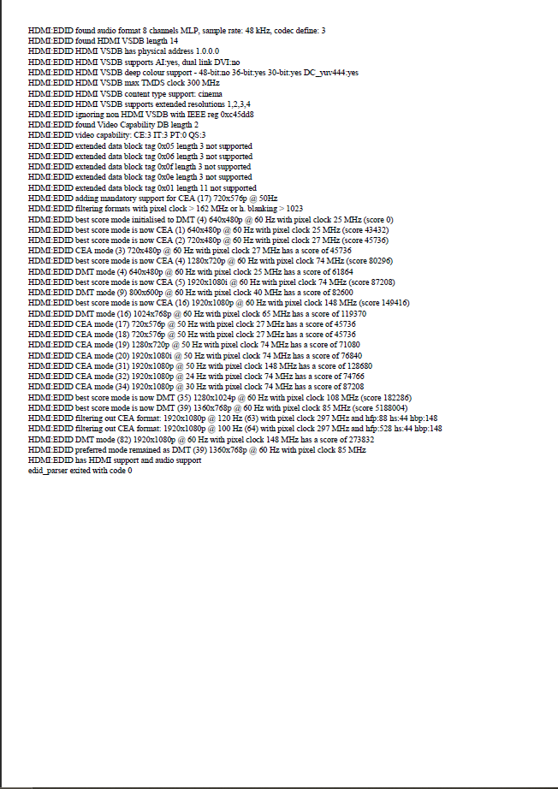

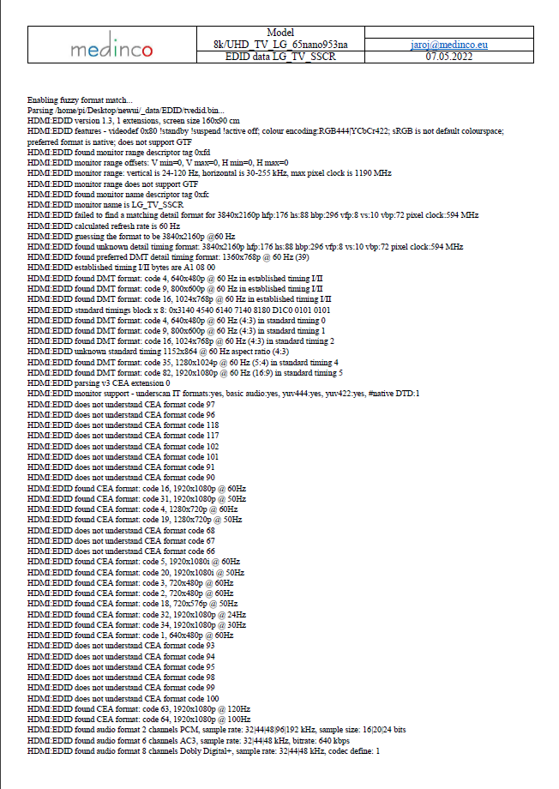

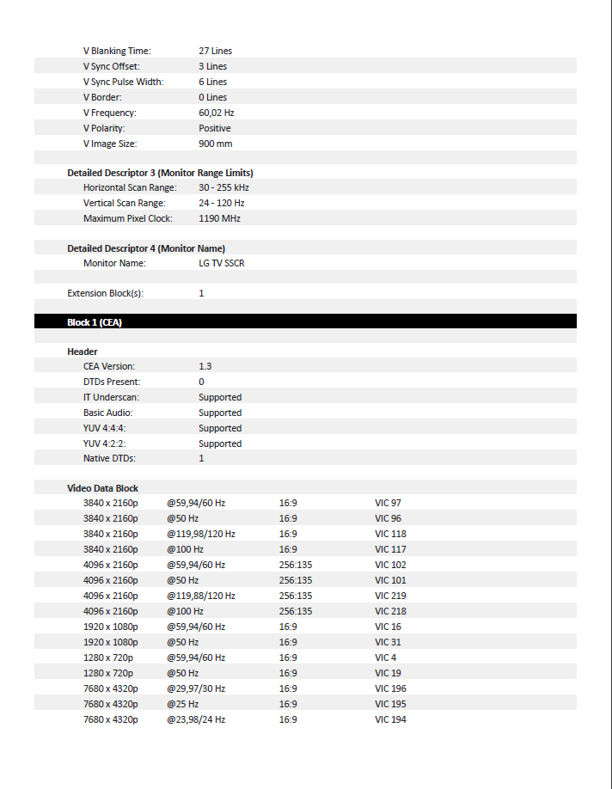

GUI_Report_txt_1

GUI_Report_txt_2

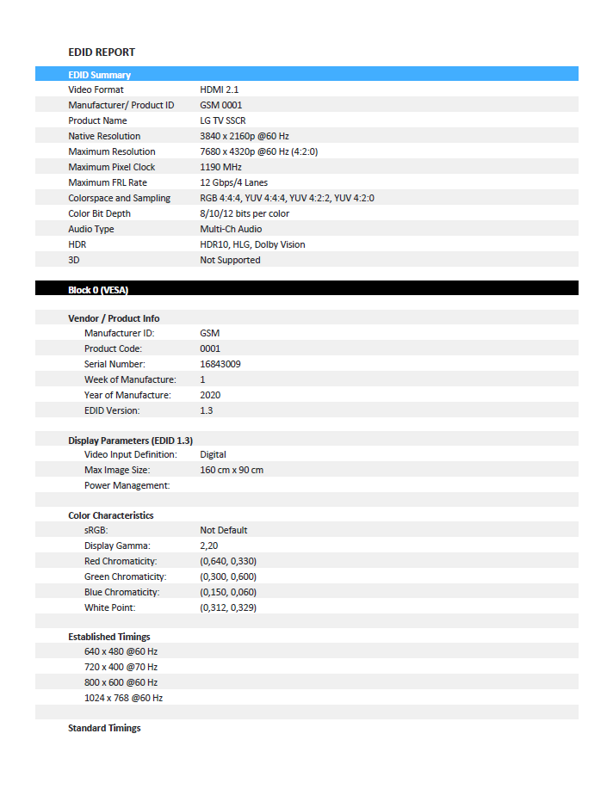

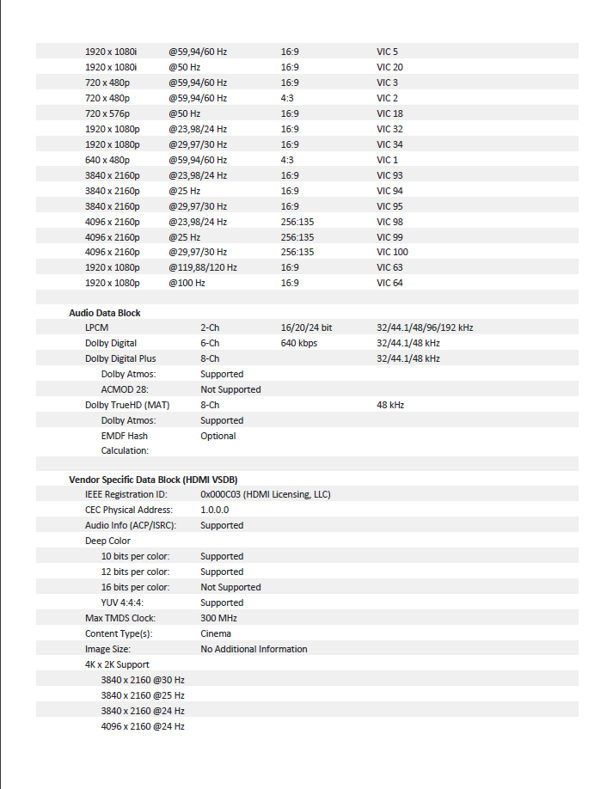

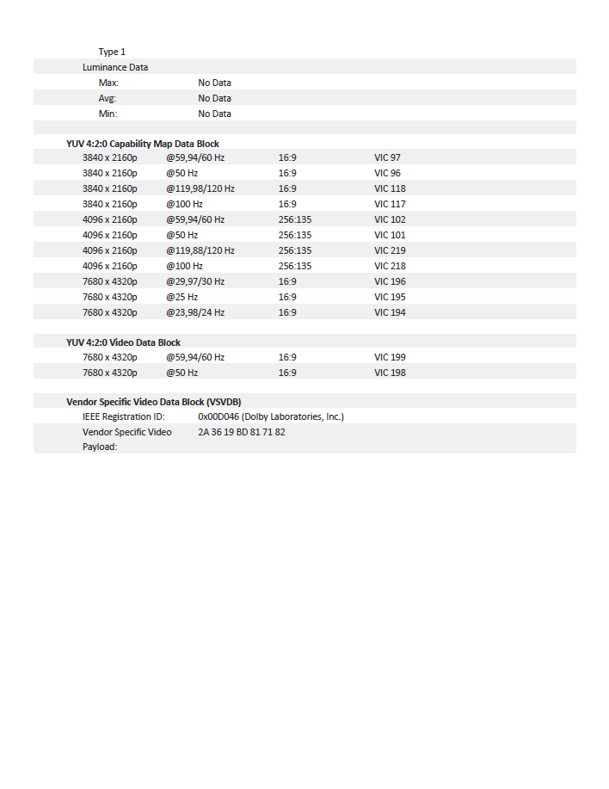

GUI_Report_bin_1

GUI_Report_bin_2

GUI_Report_bin_3

GUI_Report_bin_4

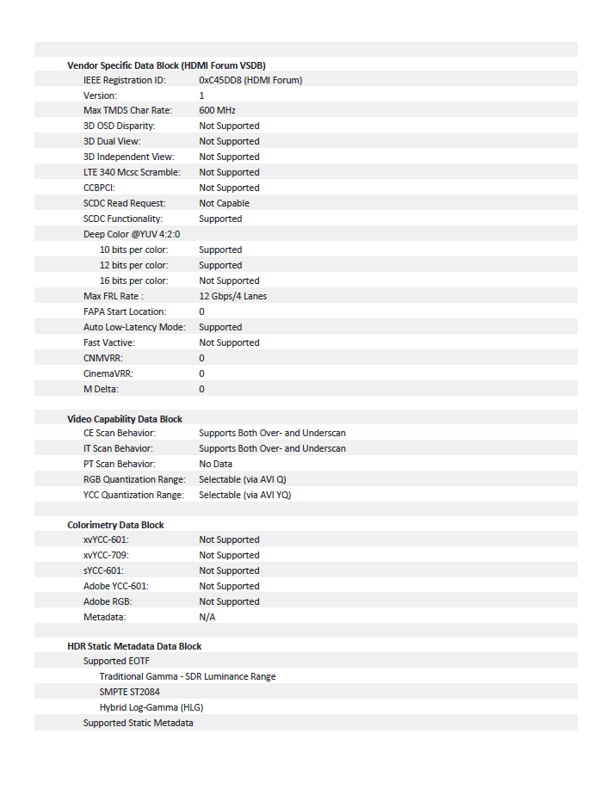

GUI_Report_bin_5

GUI_Report_bin_6
